Produktdetails:
|
Produktbezeichnung: | Ozonsensor | Produktmodell: | OZ1.2 |
---|---|---|---|
Messbereich:: | 0~0,5/2/5/10/20 ppm | Druckbereich: | 0 ~ 1bar (Flusszelle) |
Temperaturbereich: | 0 | ℃ 45 | Reaktionszeit: | T90: ca. 3 min. (Salzlake ca. 5 min.) |
Fließrate: | 15 bis 30 l/h (33 ¢ 66 cm/s) | ||
Hervorheben: | Trinkwasser-Ozon-Sensor,Ozonsensor für das Trinkwasser direkt,Serviceprozess Wasser-Ozon-Sensor |

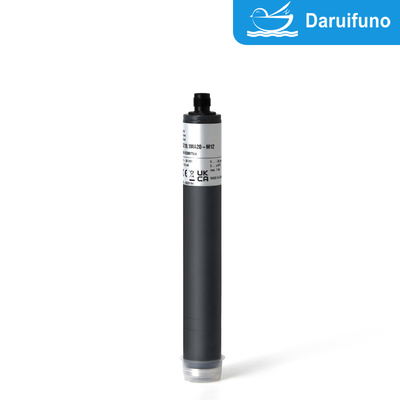

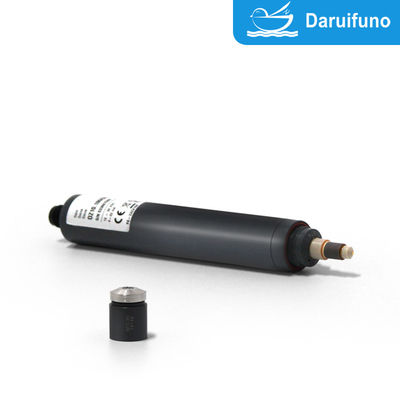

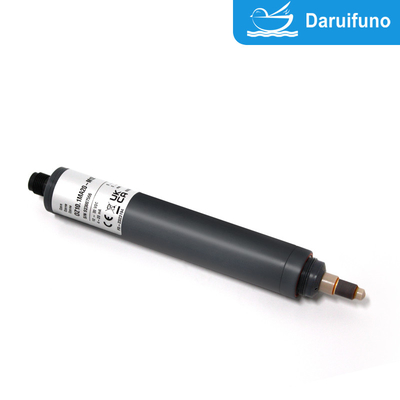

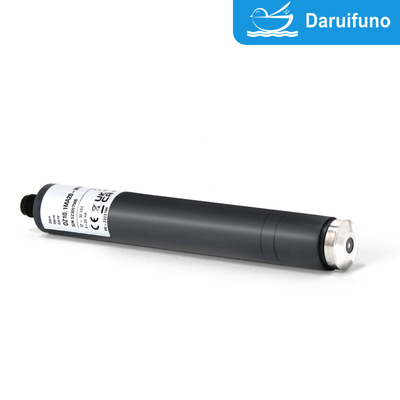

Zwei-Draht 4-20mA Zwei-Elektroden-Ozon-Sensor für Trinkwasser, direktes Trinkwasser, Service-Prozesswasser
Zwei-Elektroden-Ozon-Sensor OZ1.2, verwendet in Trinkwasser, direktem Trinkwasser, Dienst- und Prozesswasser, Messwasser ohne Tensid, optionales Spektrum 0~0.5/2/5/10/20ppm
Zu den Funktionsmerkmalen des Ampere Film-Ozonsensors gehören hohe Empfindlichkeit und schnelle Reaktion, die die Ozonkonzentration im Wasser genau messen kann.Seine Vorteile sind eine starke Störungshemmung., geeignet für verschiedene Wasserqualitätsumgebungen und eine lange Lebensdauer.
Spezifikationen
![]() |
OZ1.2 |
Indikator | Ozon
|
Anwendung |
Schwimmbadwasser, Trinkwasser, Dienstwasser, Prozesswasser |
Messsystem | Membranbedeckt, amperelektrometrisches 2-Elektroden-System |
Elektronisch |
Analogversion: - Spannungsausgang - nicht galvanisch isolierte Elektronik - analoge interne Datenverarbeitung - Ausgangssignal: analog (analog-out/analog) Digitale Version: - Elektronik ist vollständig galvanisch isoliert - digitale interne Datenverarbeitung - Ausgangssignal: analog (analog-out/digital) oder Digitale (digital aus/digital) mA-Version: - Analog zur Ausgangsströmung - nicht galvanisch isolierte Elektronik - Ausgangssignal: analog (analog-out/analog) |
Informationen über die Messbereich |
Die tatsächliche Neigung eines Sensors kann produktionsbezogen zwischen 65% und 150% der Nennneigung liegen Anmerkung: Bei einer Steigung von > 100% wird der Messbereich entsprechend verkürzt. (z. B.: Steigung von 150% → 67% des angegebenen Messbereichs) |
Steigung der Steigung Bei Wiederholbarkeitsbedingungen (25 °C, pH 7,2 im Trinkwasser) |
Ungefähr. <- 1% pro Monat |
Betriebstemperatur |
Messung der Wassertemperatur: 0... +45 °C (keine Eiskristalle im Messwasser) |
Umgebungstemperatur: 0... +55 °C | |
Temperatur Entschädigung |
Automatisch durch einen integrierten Temperatursensor |
Max. zulässiger Arbeitsdruck |
Betrieb ohne Halterring: - 0,5 bar - keine Druckimpulse und/oder Vibrationen |
Betrieb mit Halterring in Flowcell: - 1,0 bar, - keine Druckimpulse und/oder Vibrationen (siehe Option 1) |
![]() |
OZ1.2 |
|||
Durchflussrate (Eingangsstromgeschwindigkeit) |
15-30 l/h (33 ¢ 66 cm/s) im Durchfluss FLC, kleine Abhängigkeit von der Durchflussgeschwindigkeit | |||
pH-Bereich | pH 1 pH 11 | |||
Einlaufzeit | Erster Start ca. 1 Stunde | |||
Reaktionszeit | T90: ca. 15 Sekunden. | |||
Nullpunktanpassung | Nicht notwendig | |||
Kalibrierung | An der Vorrichtung durch analytische Bestimmung | |||
Störungen |
Cl2: Faktor 0.03 |
|||
Abwesenheit des Desinfektionsmittels | Max. 24 Stunden | |||
Verbindung |
mV-Version Modbus Version: 4 bis 20 mA: |
5-polige M12, Steckerflansche 5-polige M12, Steckerflansche Zwei-Polar-Terminal oder 5-polige M12, Steckerflansche |
||
max. Länge des Sensorkabels (abhängig von der internen Signalverarbeitung) | Analog | < 30 m | ||
digital |
> 30 m sind zulässig Höchstlänge des Kabels hängt von der Anwendung ab |
|||
Schutzart |
5-polige M12-Anschlussflansche: IP68 Zweipoliger Endgerät mit mA-Haut: IP65 |
|||
Material | Halbdurchlässige Membran, PVC-U, ABS | |||
Größe |
Durchmesser: Länge: mV-Version Modbus-Version 4-20 mA |
ca. 25 mm ca. 190 mm (Analogsignalverarbeitung) ca. 205 mm (digitale Signalverarbeitung) ca. 205 mm ca. 220 mm (2-polige Endpunkte) ca. 190 mm (5-Polar-M12) |
||
Verkehrswesen | +5... +50 °C (Sensor, Elektrolyt, Membrankappe) |
![]() |
OZ1.2 |
Aufbewahrung |
Sensor: trocken und ohne Elektrolyt, keine Grenze bei +5... +40 °C |
Elektrolyt: in der Originalflasche, geschützt vor Sonnenlicht bei +5... +35 °C min 1 Jahr oder bis zum angegebenen Ablaufdatum |
|
Membrankappe: in der Originalverpackung keine Grenze bei +5... +40 °C (verwendete Membrankappen dürfen nicht gelagert werden) |
|
Instandhaltung |
Regelmäßige Überwachung des Messsignals, mindestens einmal pro Woche Die folgenden Spezifikationen hängen von der Wasserqualität ab: Wechsel der Membrankappe: einmal jährlich (je nach Wasserqualität) Wechsel des Elektrolyten: alle 3 - 6 Monate |
![]() |
Option 1: Haltungsring |
- bei einem Druck von mehr als 0,5 bar in einer Durchflusszelle - Abmessungen der Halterringe 29 x 23,4 x 2,5 mm, geschnitten, PETP - Verschiedene Positionen für die Rille wählbar (auf Anfrage) |
|
![]() |
Technische Daten
1. OZ1.2 (analoger Ausgang, analoge interne Signalverarbeitung)
Eine potenzialfreie elektrische Verbindung ist erforderlich, da die Sensorelektronik nicht mit einem galvanischen
Isolierung.
![]() |
Messung Bereich in ppm |
Entschließung in ppm |
Ausgabe Ausgabe Widerstand |
Nennwert Steigung in mV/ppm |
Spannung Versorgung |
Verbindung |
OZ1.2H-M12 | 0.005... zwei.000 | 0.001 |
0 bis 2000 mV 1 kΩ |
- 1.000. |
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen. 10 mA |
5-polige Steckerflansche M12
Funktion der Leitungen: PIN1: Messsignal PIN2: +U PIN3: PIN4: Signal GND PIN5: n.c. |
OZ1.2N-M12 | 0.05... 20.00 | 0.01 | - 100. | |||
Die Ausrüstung ist in der Lage, die Anforderungen des Anhangs zu erfüllen. | 0.005... zwei.000 | 0.001 |
0...+2000 mV 1 kΩ |
+ 1000 |
10 - 30 VDC 10 mA |
5-polige Steckerflansche M12 Funktion der Leitungen:
PIN1: Messsignal PIN2: +U PIN3: Leistung GND PIN4: Signal GND PIN5: n.c. |
OZ1.2NUp-M12 | 0.05... 20.00 | 0.01 | +100 |
(Vorbehaltlich technischer Änderungen!)
2. OZ1.2 (analoger Ausgang, digitale Signalverarbeitung)
Analog-aus / digital
- Die Stromversorgung ist galvanisch isoliert.
- Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet potenzialfrei.
![]() |
Messung Bereich in ppm |
Entschließung in ppm |
Ausgabe Ausgabe Widerstand |
Nennwert Steigung in mV/ppm |
Stromversorgung | Verbindung |
OZ1.2H-An-M12 | 0.005... zwei.000 | 0.001 |
Analog 0...-2 V (max. -2,5 V) 1 kΩ |
- 1.000. |
9 bis 30 VDC ca. 20-56 mA |
5-polliger M12-Anschluss Flanke
Funktion der Leitungen: PIN1: Messsignal PIN2: +U PIN3: Leistung GND PIN4: Signal GND PIN5: n.c. |
OZ1.2N-An-M12 | 0.05... 20.00 | 0.01 | - 100. | |||
Die Ausrüstung ist in der Lage, die erforderlichen Anforderungen zu erfüllen. | 0.005... zwei.000 | 0.001 |
Analog 0...+2 V (max. +2,5 V) 1 kΩ |
+ 1000 | ||
Die Ausrüstung ist mit einer Maschine ausgestattet, die in der Lage ist, die Ausrüstung zu verarbeiten. | 0.05... 20.00 | 0.01 | +100 |
(Vorbehaltlich technischer Änderungen!)
3. OZ1.2 (digitale Ausgabe, digitale Signalverarbeitung)
- Die Stromversorgung ist galvanisch isoliert.
- Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet potenzialfrei.
![]() |
Messung Bereich in ppm |
Entschließung in ppm |
Ausgabe Ausgangswiderstand |
Stromversorgung | Verbindung |
OZ1.2H-M0c | 0.005... zwei.000 | 0.001 |
Modbus RTU
Es gibt keine Endwiderstände im Sensor. |
9 bis 30 VDC
ca. 20-56 mA |
5-polige Steckerflansche M12 Funktion der Leitungen: PIN1: reserviert PIN2: +U PIN3: Leistung GND PIN4: RS485B PIN5: RS485A |
OZ1.2N-M0c | 0.05... 20.00 | 0.01 |
(Vorbehaltlich technischer Änderungen!)
4. OZ1.2 4-20 mA (analoge Ausgabe, analoge interne Signalverarbeitung)
Eine potenzialfreie elektrische Verbindung ist erforderlich, da die Sensorelektronik nicht mit einem galvanischen
Isolierung.
4.1 Elektrische Verbindung: 2-polige Endklemme
![]() |
Messung Bereich in ppm |
- Das ist nicht wahr. n in ppm |
Ausgabe Ausgabe Widerstand |
Nennwert Steigung in mA/ppm |
Spannung Versorgung |
Verbindung |
OZ1.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 mA nicht kalibriert |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
Zwei-Polar-Terminal 2 x 1 mm2)
Empfohlen: Rundkabel 4 mm 2 x 0,34 mm2 |
OZ1.2MA2 | 0.005... zwei.000 | 0.001 | 8.0 | |||
OZ1.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
OZ1.2MA10 | 0.05... 10. Ich bin nicht sicher.00 | 0.01 | 1.6 | |||
OZ1.2MA20 | 0.05... 20.00 | 0.01 | 0.8 |
(Vorbehaltlich technischer Änderungen!)
4.2 Elektrische Verbindung: 5-polliger Steckflansch M12
![]() |
Messung Bereich in ppm |
Entschließung in ppm |
Ausgabe Ausgabe Widerstand |
Nennwert Steigung in mA/ppm |
Spannung Versorgung |
Verbindung |
OZ1.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 mA nicht kalibriert |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
5-polige M12 Steckfläche
Funktion der Leitungen: PIN1: n.c. PIN2: +U PIN3: PIN4: n c PIN5: n.c. |
OZ1.2MA2-M12 | 0.005... zwei.000 | 0.001 | 8.0 | |||
OZ1.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
OZ1.2MA10-M12 | 0.05... 10. Ich bin nicht sicher.00 | 0.01 | 1.6 | |||
OZ1.2MA20-M12 | 0.05... 20.00 | 0.01 | 0.8 |
(Vorbehaltlich technischer Änderungen!)
Ersatzteil Teile
Typ | Membrankappe | Elektrolyten | - Das ist Emery. | O-Ring |
Für alle OZ1.2 |
M20.2 |
EOZ1/W, 100 ml Art. Nr. 11101 |
S1 |
14 x 1,8 Silikon |
(Vorbehaltlich technischer Änderungen!)
