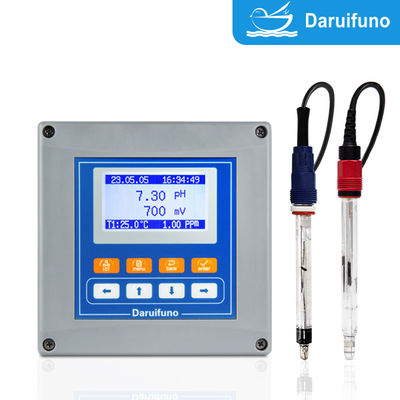

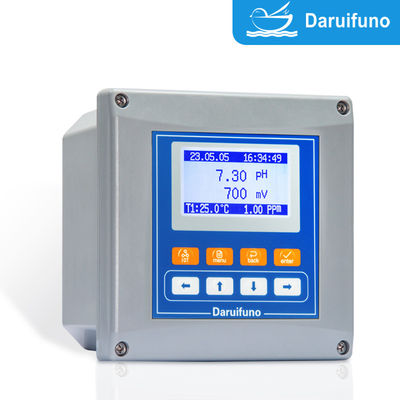

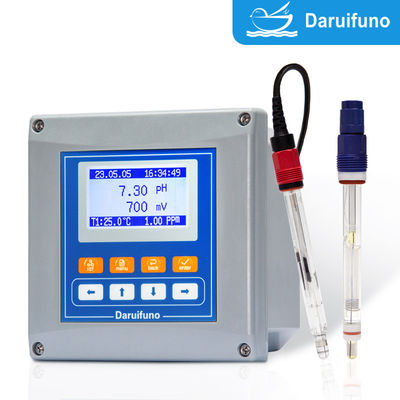

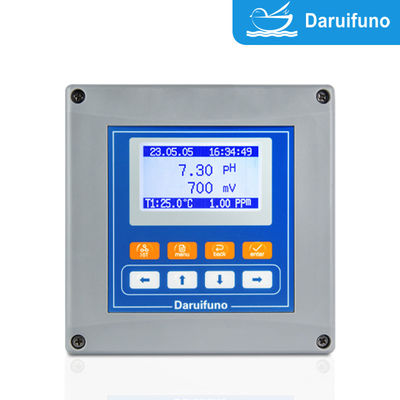

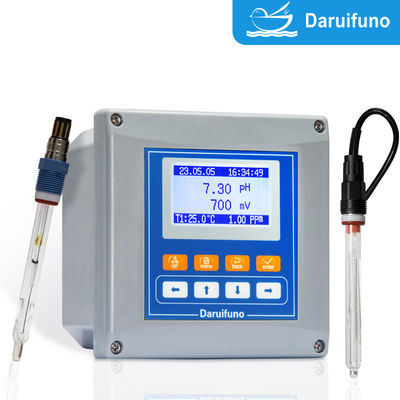

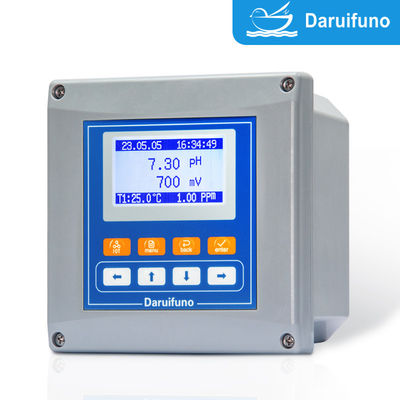

Analoger Dual-Channel PH- und ORP-Controller mit historischen Datensätzen für Schwimmbäder
Der Doppelkanal-Analog-pH- und ORP-Controller ist ein intelligentes analytisches Steuergerät, das in der Wasserbehandlung, Chemie, Lebensmittel, Galvanisierung und anderen Branchen weit verbreitet ist.Es kann zwei Signale gleichzeitig empfangen (z. B., eine Gruppe pH und eine Gruppe ORP) für die unabhängige oder Bindungskontrolle.
- Platz- und Kostenersparnis: pH- und ORP-Funktionen in einem Steuergerät integriert, um die Anzahl der Geräte zu reduzieren.
- Zweikanal-unabhängige Steuerung: kann zwei chemische Parameter separat überwachen und steuern, um die Genauigkeit der Steuerung zu verbessern.
- Verbesserung der Systemflexibilität: Einfache und flexible Einstellung nach unterschiedlichen Steuerungsanforderungen in komplexen Prozessen.
- Anpassung an die Tendenz zur Steuerung der Multiparameterverknüpfung in der modernen Industrie: Unterstützung der Datenerfassung und der Fernverwaltung
Produktparameter
| Modell |
APX2-PD-A |
APX2-PD-D |
| Messobjekte |
2 Messkanal-Eingänge, pH oder ORP können beliebig ausgewählt werden |
| Grundsätze |
pH-Wert |
GlaspH-Elektrode (Wasserstoff-Ionenkonzentrationsindex) |
| ORP |
Elektroden aus Platin oder Gold (Redoxpotenzial) |
| Anzeigebereich |
PH: 0~14pH ORP: ± 2000mV Temperatur: -10~150°C |
| Entschließung |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Genauigkeit |
00,1% des Messbereichs oder ±0,02pH / ±2mV, der größere |
| Stabilität |
00,05% des Messbereichs alle 24 Stunden ohne Akkumulation |
| Wiederholbarkeit |
Besser als 0,1% des Messbereichs |
| Befristete Entschädigung |
Automatisch oder manuell (NTC10K/PT1000) |
| Relais-Ausgang |
Zwei SPST-Releys, max. Last 3A/250VAC, hoch/niedrig Alarm eingestellt, Temperatur- oder Sauberkeitskontrolle |
| Digitale Kommunikation |
Eine zweidrahte RS485-Schnittstelle, Modbus RTU und JSON |
| Aktuelle Ausgabe |
Zwei 0/4~20mA-Strom max. Belastung 1000Ω |
| Zeitanzeige |
Jahr/Monat/Datum Stunde/Minute/Sekunde |
| Historische Daten |
Aufzeichnung von 10000 historischen Daten und der letzten 100 Kalibrierwartungsdaten |
| Gegenstand der Bewertung* |
Eingebettete Matrix (äquivalent zu Restchlor) 0~2,5 mg/l |
| Unterstützung benutzerdefiniert (20x20-Matrix) |
| Lineare Korrespondenz (Wasserprobenstabilität) |
| Anzeige |
128*64 3,2-Zoll-LCD mit Punktmatrix |
| Kalibriermethode |
PH: 3 Punkte ORP: 2 Punkte, Kalibrierpunkte können frei eingestellt werden |
| Material |
Erweiterte ABS-Schutzklasse: IP66 |
| Stromversorgung |
Wechselstrom: 100~240V 50/60Hz |
Gleichspannung: 18~36V |
| Abmessung |
144*144*120mm (Lochgröße 138*138mm) |
| Arbeitstemperatur |
0°C, RH < 95%, nicht kondensierend |
| Speichertemperatur |
-20°70°C, RH < 55%, nicht kondensierbar |
| Einrichtung |
Wandbefestigung, Rohrspange, Platte |
Vorteile und Merkmale
- Dual-Channel-Eingang: unterstützt die gleichzeitige Verbindung von zwei Elektroden (pH+pH, ORP+ORP oder pH+ORP)
- Doppelkanal-Relee-Ausgang: kann Hoch-/Niedrig-Alarm, Dosiersteuerung und andere Funktionen einstellen
- Analogsignalausgang (4-20mA): Docking-PLC- oder DCS-System zur Fernbedienung
- HD-LCD-Display Echtzeitanzeige von pH/ORP, Elektrodenstatus, Temperatur, Relaisstatus usw.
- Menübasierte Bedienung: einfache Bedienung, Unterstützung mehrerer Sprachen
- Funktion zur Aufzeichnung der Vergangenheit: Speichert Messdaten und Alarmdatensätze für eine einfache Rückverfolgbarkeit
- Elektronische Uhr: Zeitstempel, Zusammenarbeit mit der Datenerfassung
- Automatische Reinigungssteuerung: bietet Reinigungs-Relee-Ausgang, unterstützt die Zeit- oder bedingte Auslöserreinigungsfunktion
- Mehrere Kalibriermethoden: unterstützt 1-Punkte-, 2-Punkte- oder mehrpunkte Kalibrierung zur Verbesserung der Genauigkeit
- Zwei Kanäle sind voneinander isoliert.
- Jeder Kanal kann an ein unabhängiges Temperatursystem angeschlossen werden.
- Wenn pH, ORP und Temperatur gleichzeitig getestet werden, kann der Algorithmus im Messgerät gleichzeitig die Desinfektionsfähigkeit bewerten und pH-, ORP-, Temperatur- und Chlorwerte anzeigen.
- Erfüllung der pH/ORP-Überwachung, Dosierungskontrolle und Fernübertragung von Datensignal gleichzeitig.
Daruifuno PH ORP-Steuerung APX2-PD Historienaufzeichnung und elektronische Uhrfunktion
Eingebaute Echtzeituhr RTC: kann die aktuelle Zeit anzeigen und einen Zeitstempel unterstützen.
Daruifuno PH ORP-Steuerung APX2-PD Zwei-Wege-Relais-Steuerungs-Dosierungsprinzip
Jeder Kanal kann mit zwei Relais konfiguriert werden, um folgende Funktionen zu erfüllen:
Höhere und niedrigere Grenzwerte festlegen: Wenn der pH/ORP den eingestellten Wert übersteigt, wirkt das Relais.
Kontrolldosierpumpe:
pH-Wert zu hoch → Säure-Dosierpumpe starten;
pH-Wert zu niedrig → Alkali-Dosierpumpe starten;
ORP zu niedrig → Beginn der Oxidationsdosis;
ORP zu hoch → Beginn der Reduktionsdosierung.
Verzögerte Start-/Stopp-Pumpenfunktion zur Verhinderung übermäßiger Schwankungen.
Anschlusskontrolle: Anschlussstart und -stop, wenn sowohl pH als auch ORP die Grenzwerte überschreiten.
Daruifuno PH ORP-Steuerung APX2-PD automatische Reinigung Steuerung Prinzip
Der Steuergerät kann: Frischzeitintervall, Reinigungszeit
Kontrollmethode:
Die Steuerung gibt das Reinigungsrelaisignal aus → treibt das Magnetventil/Wasserpumpe/Gasreinigung an → spült die Elektrode aus
Daruifuno PH ORP-Regler APX2-PD pH- und ORP-Kalibriermethode
1. pH-Kalibrierung:
Verwenden Sie einen Standardpuffer: pH 4.01, 7.00, 10.01, PH ORP Controller von unserer Firma Daruifuno hergestellt, kann der Kalibrierpunkt frei eingestellt werden.
Kalibrierung in einem einzigen Punkt: Verwenden Sie pH-Wert 7,00 Flüssigkeit zur Kalibrierung des Nullpunktes.
Zwei-Punkte-Kalibrierung: pH 7,00 und 4,00 oder 10.00, kalibrieren den Nullpunkt und die Steigung.
Die Steuerung leitet den Betrieb, bestimmt automatisch die Stabilität und die Speicherung.
2. ORP-Kalibrierung:
Verwenden Sie einen Standardpuffer wie +220mV oder +470mV.
Der Kalibriervorgang ist einfach, in der Regel reicht ein einziger Punkt aus.
Daruifuno PH ORP-Steuerung APX2-PD-Steuerungsanlage
Installation des Panels (eingebettet): geeignet für Instrumentenkasten oder Bedienfach.
Wandmontage: an der Wand durch die Rückplatte befestigt.
Rohrleitungsanlage: An der Prozessleitung mit einer speziellen Halterung befestigt.
Elektrodenzugangsmethode: unterstützt BNC- oder Gewindeverbindungen, Elektrode und Temperaturkompensationssonde werden normalerweise in der Strömungszelle oder Online-Schnittstelle platziert.
- Ich weiß.Anwendung:
◇ Oberflächenwasser
◇ Wasser aus der Quelle
◇ Gewässer der Aquakultur
◇ Landschaftswasser
◇ Import der Wasserwerke
◇ Überwachung der Wasserbehandlung
◇ Trinkwasser,
◇ Grundwasser, Schwimmbad
◇Verwaltung der Überwachung und Dosierung von Industrieprozessen
◇Chemie, Erdöl, Papier, Lebensmittel und Medizin, Galvanisierung, PCB-Herstellung usw.
◇ Wasserreinigung für kommunalen und industriellen Gebrauch
◇ Überwachung des Kreislaufs von Kühlwasser
◇ Elektroplattierung/chemische Flüssigkeitssteuerung
◇ Produktion von Lebensmitteln und Getränken
◇ Steuerung der Säure-Basen-Neutralisierungsanlage
