Dule-Kanäle Analog PH und ORP-Controller mit RS485 für die industrielle Abwasserbehandlung

Dule-Kanäle Analog PH und ORP-Controller mit RS485 für die industrielle Abwasserbehandlung

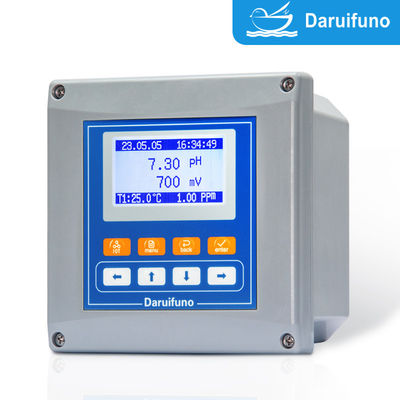

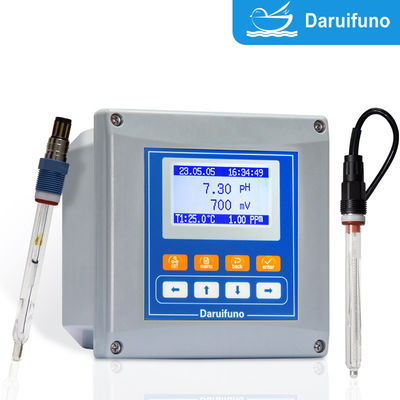

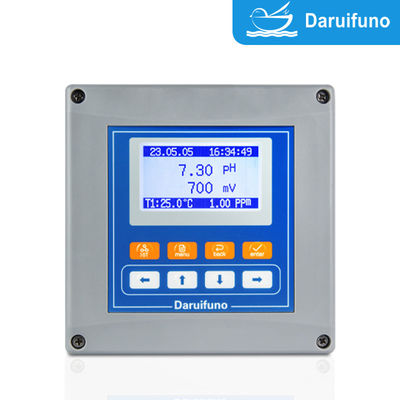

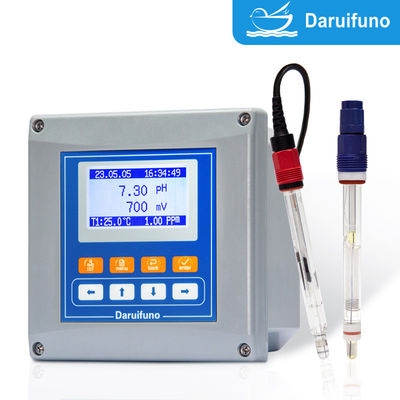

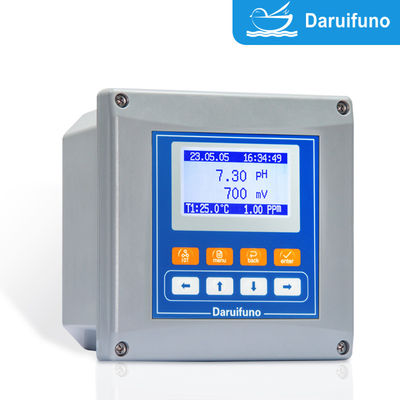

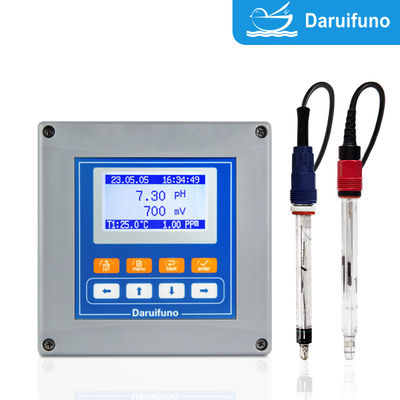

Der Dual-Channel-Controller der Marke Daruifuno APX2-PD unterstützt in der Regel die gleichzeitige Verbindung einer analogen pH-Elektrode und einer analogen ORP-Elektrode (Oxidationsreduktionspotential).oder zwei analoge pH-Sensoren und zwei analoge ORP-SensorenDer interne analoge Schaltkreis wandelt das Elektrodensignal in ein Standardspannungssignal um.Verstärkt und filtert es, und dann führt der Mikroprozessor des Steuergeräts eine numerische Verarbeitung und Beurteilung durch, wodurch ein Relais-Steuerungssignal oder ein analogues Stromsignal (z. B. 4-20mA) ausgegeben wird.
pH-Kanal: misst den pH-Wert (0-14) und steuert die Säure/Base-Dosierung.
ORP-Kanal: Messen des Oxidationsreduktionspotenzials (± 2000 mV) für die Desinfektion (z. B. Chlorisierung) oder Deklorisierung.
Die Elektrode ist mit dem Steuerterminal verbunden; der Steuerausgang des Steuerausgangs ist mit der Dosierpumpe, dem Alarm oder der Reinigungsvorrichtung verbunden; die Steuerlogik, die Kalibrierung, der Reinigungszyklus usw.kann über das Menü festgelegt werden■ regelmäßige Kalibrierung und Datenansicht unterstützt werden.

Produktparameter

Vorteile und Merkmale

• Dual-Channel-Eingang: unterstützt die gleichzeitige Verbindung zweier Elektroden (pH+pH, ORP+ORP oder pH+ORP), überwacht gleichzeitig pH und ORP, verbessert die Effizienz und spart Platz für die Installation
• Doppelkanal-Relee-Ausgang: kann Hoch-/Niedrig-Alarm, Dosiersteuerung und andere Funktionen einstellen
• Analogsignalausgang (4-20mA): bietet einen Ausgang von 4-20mA, der für das Anlegen mit PLC- und DCS-Systemen geeignet ist
• HD-LCD-Display Echtzeitanzeige von pH/ORP, Elektrodenstatus, Temperatur, Relaisstatus usw.
• Funktion zur Aufzeichnung der Vergangenheit: Speichert Messdaten und Alarmdatensätze für eine einfache Rückverfolgbarkeit
• Elektronische Uhr: stellt Zeitstempel zur Verfügung, kooperiert mit der Datenerfassung Eingebaute Historie und elektronische Uhr, Sie können die Zeit der wichtigsten Ereignisse abfragen
• Automatische Reinigungssteuerung: bietet Reinigungs-Relee-Ausgang, unterstützt die Zeit- oder bedingte Auslöserreinigungsfunktion, um die Lebensdauer der Elektrode zu verlängern
• Mehrere Kalibriermethoden: unterstützt 1-Punkte-, 2-Punkte- oder mehrpunkte Kalibrierung zur Verbesserung der Genauigkeit
• Zwei Kanäle sind voneinander isoliert.
• Jeder Kanal kann an ein unabhängiges Temperatursystem angeschlossen werden.
• Wenn pH, ORP und Temperatur gleichzeitig getestet werden, kann der Algorithmus im Zähler gleichzeitig die Desinfektionsfähigkeit bewerten und pH-, ORP-, Temperatur- und Chlorwerte anzeigen.
• Erfüllung der pH/ORP-Überwachung, Dosierungskontrolle und Fernübertragung von Datensignal gleichzeitig.
• Menügestützte Bedienung Mehrsprachigkeit, benutzerfreundliche Schnittstelle, einfache Bedienung

Daruifuno PH ORP-Steuerung APX2-PD Historienaufzeichnung und elektronische Uhrfunktion1. Funktion zur Aufzeichnung der Historie
1- Speichern von Messdaten, Alarmvorfällen usw.
Aufnahmeintervall kann eingestellt werden (z. B. alle 10 Minuten)
2. Elektronische Uhrfunktion
Echtzeit-Uhrmodul zur Gewährleistung einer genauen Aufzeichnung von Ereignissen

Daruifuno PH ORP-Steuerung APX2-PD Zwei-Wege-Relais-Steuerungs-Dosierungsprinzip
Wenn der eingestellte Wert überschritten wird, wird das Relais aktiviert.
Beispiel: pH-Wert > 9, starten Sie die Säure-Dosierpumpe;
pH < 6, starten Sie die Alkali-Dosierpumpe;
Sie können das Hysterese-Intervall einstellen, um häufiges Umschalten zu vermeiden.

Daruifuno PH ORP-Steuerung APX2-PD automatische Reinigung Steuerung Prinzip

Das Reinigungsrelais kann so eingestellt werden, dass es zu einer festen Zeit (z. B. alle 24 Stunden) startet.
Start des Magnetventils oder der Wasserpumpe zur Reinigung der Elektrode
Vermeidung von Messfehlern durch Haftung an der Elektrodenoberfläche.

Daruifuno PH ORP-Regler APX2-PD pH- und ORP-Kalibriermethode
1. pH-Kalibrierung:
Verwenden Sie einen Standardpuffer: pH 4.01, 7.00, 10.01, PH ORP Controller von unserer Firma Daruifuno hergestellt, kann der Kalibrierpunkt frei eingestellt werden.
Kalibrierung in einem einzigen Punkt: Verwenden Sie pH-Wert 7,00 Flüssigkeit zur Kalibrierung des Nullpunktes.
Zwei-Punkte-Kalibrierung: pH 7,00 und 4,00 oder 10.00, kalibrieren den Nullpunkt und die Steigung.
Die Steuerung leitet den Betrieb, bestimmt automatisch die Stabilität und die Speicherung.
2. ORP-Kalibrierung:
Verwenden Sie einen Standardpuffer wie +220mV oder +470mV.
Der Kalibriervorgang ist einfach, in der Regel reicht ein einziger Punkt aus.

Daruifuno PH ORP-Steuerung APX2-PD-SteuerungsanlageEinbaumethode
Installation von Platten (Öffnungsanlage, IP66-Schutzplatte)
Wandinstallation (adaptive Schutzhülle)
Installation von Pipelines
Anlageumgebung:
Vermeiden Sie direktes Sonnenlicht, hohe Temperatur und hohe Luftfeuchtigkeit.
Die Kabel werden getrennt geleitet, um zu verhindern, dass die Kabel mit Stromleitungen über den gleichen Draht vernetzt werden.

- Ich weiß.Anwendung:
◇ Oberflächenwasser
◇ Wasser aus der Quelle
◇ Gewässer der Aquakultur
◇ Landschaftswasser
◇ Import der Wasserwerke

◇ Überwachung der Wasserbehandlung

◇ Trinkwasser,

◇ Grundwasser, Schwimmbad

◇Verwaltung der Überwachung und Dosierung von Industrieprozessen

◇Chemie, Erdöl, Papier, Lebensmittel und Medizin, Galvanisierung, PCB-Herstellung usw.
◇ Wasserreinigung für kommunalen und industriellen Gebrauch

◇ Überwachung des Kreislaufs von Kühlwasser

◇ Elektroplattierung/chemische Flüssigkeitssteuerung

◇ Produktion von Lebensmitteln und Getränken
◇ Steuerung der Säure-Basen-Neutralisierungsanlage
