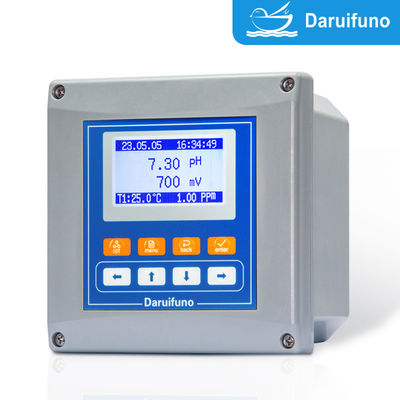

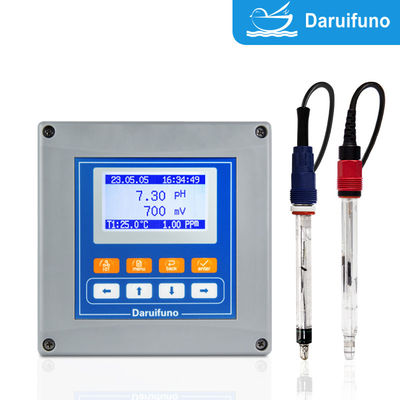

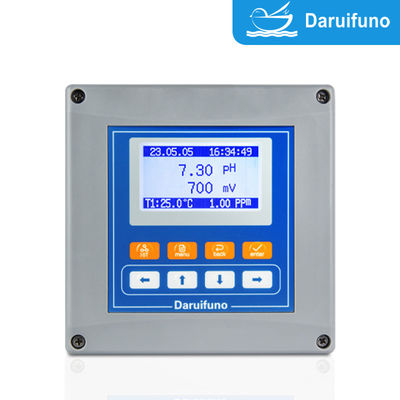

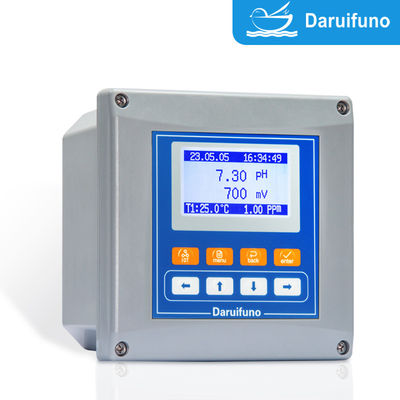

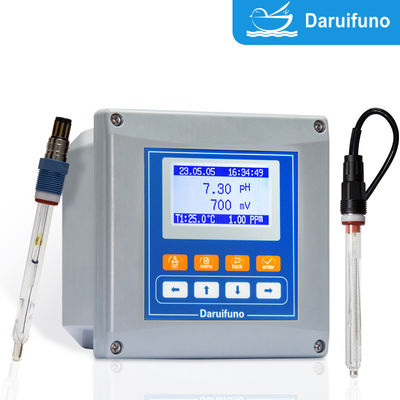

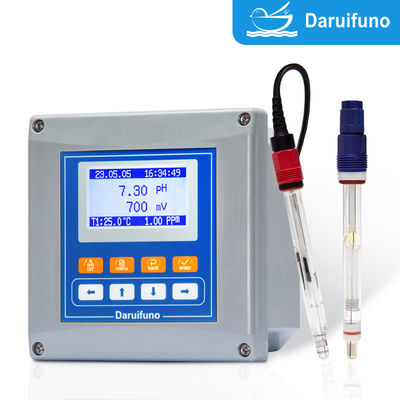

Dual Channels Analog PH und ORP-Controller mit RS485 und zwei Relais
Daruifuno-Marke APX2-PD Doppelkanalcontroller, gleichzeitig mit zwei analogen Signalkanälen verbunden:eine kann für die pH-Elektrode und eine für die ORP-Elektrode (Oxidationsreduktionspotential) ausgewählt werden, beide können an eine analoge pH-Elektrode angeschlossen werden und beide an eine analoge ORP-Elektrode angeschlossen werden.
Das analoge Signal (in der Regel mV oder 4 ~ 20mA) wird verstärkt, gefiltert, linear umgewandelt und nach interner Verarbeitung angezeigt, ausgeführt oder ausgelöst.Kalibrierung und Kontrolle des pH-Wertes bzw. der ORP.
- Doppelkanäle funktionieren unabhängig voneinander: Ein Gerät kann pH und ORP gleichzeitig überwachen, wodurch die Kosten für Geräte und der Platz für die Installation gespart werden.
- Hochgenaue Messung: stabiles Signal, Temperaturkompensation
- Zwei analoge Ausgänge: 4~20mA entsprechend pH und ORP können jeweils ausgegeben werden, die zum Anschließen von PLC- und DCS-Systemen verwendet werden.
- Ein RS485 Modbus-Ausgang, RS485 ist eine Differentialsignalkommunikationsoberfläche mit starker Störungssicherung, großer Kommunikationsdistanz (bis zu 1,2 Kilometer),Unterstützung der Mehrpunkte-Kommunikation, etc., und wird häufig verwendet, um sich mit Host-Computern, SPS, DCS und anderen Systemen zu verbinden.zum Host-Computer-System in Echtzeit über RS485. Es kann zentralisierte Überwachung, Datenerfassung und Analyse realisieren. Es kann mit PLC/DCS-System kommunizieren. Es kann mit PLC kommunizieren,DCS und andere Steuerungssysteme über Modbus-RTU-Protokoll (am häufigsten) für die Steuerung der Prozessautomation.
Produktparameter
| Modell |
APX2-PD-A |
APX2-PD-D |
| Messobjekte |
2 Messkanal-Eingänge, pH oder ORP können beliebig ausgewählt werden |
| Grundsätze |
pH-Wert |
GlaspH-Elektrode (Wasserstoff-Ionenkonzentrationsindex) |
| ORP |
Elektroden aus Platin oder Gold (Redoxpotenzial) |
| Anzeigebereich |
PH: 0~14pH ORP: ± 2000mV Temperatur: -10~150°C |
| Entschließung |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Genauigkeit |
00,1% des Messbereichs oder ±0,02pH / ±2mV, der größere |
| Stabilität |
00,05% des Messbereichs alle 24 Stunden ohne Akkumulation |
| Wiederholbarkeit |
Besser als 0,1% des Messbereichs |
| Befristete Entschädigung |
Automatisch oder manuell (NTC10K/PT1000) |
| Relais-Ausgang |
Zwei SPST-Releys, max. Last 3A/250VAC, hoch/niedrig Alarm eingestellt, Temperatur- oder Sauberkeitskontrolle |
| Digitale Kommunikation |
Eine zweidrahte RS485-Schnittstelle, Modbus RTU und JSON |
| Aktuelle Ausgabe |
Zwei 0/4~20mA-Strom max. Belastung 1000Ω |
| Zeitanzeige |
Jahr/Monat/Datum Stunde/Minute/Sekunde |
| Historische Daten |
Aufzeichnung von 10000 historischen Daten und der letzten 100 Kalibrierwartungsdaten |
| Gegenstand der Bewertung* |
Eingebettete Matrix (äquivalent zu Restchlor) 0~2,5 mg/l |
| Unterstützung benutzerdefiniert (20x20-Matrix) |
| Lineare Korrespondenz (Wasserprobenstabilität) |
| Anzeige |
128*64 3,2-Zoll-LCD mit Punktmatrix |
| Kalibriermethode |
PH: 3 Punkte ORP: 2 Punkte, Kalibrierpunkte können frei eingestellt werden |
| Material |
Erweiterte ABS-Schutzklasse: IP66 |
| Stromversorgung |
Wechselstrom: 100~240V 50/60Hz |
Gleichspannung: 18~36V |
| Abmessung |
144*144*120mm (Lochgröße 138*138mm) |
| Arbeitstemperatur |
0°C, RH < 95%, nicht kondensierend |
| Speichertemperatur |
-20°70°C, RH < 55%, nicht kondensierbar |
| Einrichtung |
Wandbefestigung, Rohrspange, Platte |
Vorteile und Merkmale
- Dual-Channel-Eingang: unterstützt die gleichzeitige Verbindung zweier Elektroden (pH+pH, ORP+ORP oder pH+ORP), überwacht gleichzeitig pH und ORP, verbessert die Effizienz und spart Platz für die Installation
- Doppelkanal-Relee-Ausgang: kann Hoch-/Niedrig-Alarm, Dosiersteuerung und andere Funktionen einstellen
- Analogsignalausgang (4-20mA): bietet einen Ausgang von 4-20mA, der für das Anlegen mit PLC- und DCS-Systemen geeignet ist
- HD-LCD-Display Echtzeitanzeige von pH/ORP, Elektrodenstatus, Temperatur, Relaisstatus usw.
- Funktion zur Aufzeichnung der Vergangenheit: Speichert Messdaten und Alarmdatensätze für eine einfache Rückverfolgbarkeit
- Elektronische Uhr: stellt Zeitstempel zur Verfügung, kooperiert mit der Datenerfassung Eingebaute Historie und elektronische Uhr, Sie können die Zeit der wichtigsten Ereignisse abfragen
- Automatische Reinigungssteuerung: bietet Reinigungs-Relee-Ausgang, unterstützt die Zeit- oder bedingte Auslöserreinigungsfunktion, um die Lebensdauer der Elektrode zu verlängern
- Mehrere Kalibriermethoden: unterstützt 1-Punkte-, 2-Punkte- oder mehrpunkte Kalibrierung zur Verbesserung der Genauigkeit
- Zwei Kanäle sind voneinander isoliert.
- Jeder Kanal kann an ein unabhängiges Temperatursystem angeschlossen werden.
- Wenn pH, ORP und Temperatur gleichzeitig getestet werden, kann der Algorithmus im Zähler gleichzeitig die Desinfektionsfähigkeit bewerten und pH-, ORP-, Temperatur- und Chlorwerte anzeigen.
- Erfüllung der pH/ORP-Überwachung, Dosierungskontrolle und Fernübertragung von Datensignal gleichzeitig.
- Menügestützte Bedienung Mehrsprachigkeit, benutzerfreundliche Schnittstelle, einfache Bedienung
Daruifuno PH ORP-Steuerung APX2-PD Historienaufzeichnung und elektronische Uhrfunktion1. Funktion zur Aufzeichnung der Historie
1- Speichern von Messdaten, Alarmvorfällen usw.
Aufnahmeintervall kann eingestellt werden (z. B. alle 10 Minuten)
2. Elektronische Uhrfunktion
Echtzeit-Uhrmodul zur Gewährleistung einer genauen Aufzeichnung von Ereignissen
Für die Zeitregelung verwendet (z. B. Reinigungszeit, Kalibrierung)
Daruifuno PH ORP-Steuerung APX2-PD Zwei-Wege-Relais-Steuerungs-Dosierungsprinzip
Wenn der eingestellte Wert überschritten wird, wird das Relais aktiviert.
Beispiel: pH-Wert > 9, starten Sie die Säure-Dosierpumpe;
pH < 6, starten Sie die Alkali-Dosierpumpe;
Sie können das Hysterese-Intervall einstellen, um häufiges Umschalten zu vermeiden.
Daruifuno PH ORP-Steuerung APX2-PD automatische Reinigung Steuerung Prinzip
Das Reinigungsrelais kann so eingestellt werden, dass es zu einer festen Zeit (z. B. alle 24 Stunden) startet.
Start des Magnetventils oder der Wasserpumpe zur Reinigung der Elektrode
Vermeidung von Messfehlern durch Haftung an der Elektrodenoberfläche.
Daruifuno PH ORP-Regler APX2-PD pH- und ORP-Kalibriermethode
1. pH-Kalibrierung:
Verwenden Sie einen Standardpuffer: pH 4.01, 7.00, 10.01, PH ORP Controller von unserer Firma Daruifuno hergestellt, kann der Kalibrierpunkt frei eingestellt werden.
Kalibrierung in einem einzigen Punkt: Verwenden Sie pH-Wert 7,00 Flüssigkeit zur Kalibrierung des Nullpunktes.
Zwei-Punkte-Kalibrierung: pH 7,00 und 4,00 oder 10.00, kalibrieren den Nullpunkt und die Steigung.
Die Steuerung leitet den Betrieb, bestimmt automatisch die Stabilität und die Speicherung.
2. ORP-Kalibrierung:
Verwenden Sie einen Standardpuffer wie +220mV oder +470mV.
Der Kalibriervorgang ist einfach, in der Regel reicht ein einziger Punkt aus.
Daruifuno PH ORP-Steuerung APX2-PD-SteuerungsanlageEinbaumethode
- Panelmontiert: eingebettet in die Ausrüstung oder in die Steuerung, die Öffnungsgröße beträgt etwa 92 × 92 mm.
- Wandmontiert: geeignet für die Wandmontage vor Ort und mit einem wasserdichten Gehäuse (IP65 oder höher) ausgestattet.
- Rohrleitungsinstallation: mit einer speziellen Halterung an der Rohrleitung befestigt.
- Ich weiß.Anwendung:
◇ Oberflächenwasser
◇ Wasser aus der Quelle
◇ Gewässer der Aquakultur
◇ Landschaftswasser
◇ Import der Wasserwerke
◇ Überwachung der Wasserbehandlung
◇ Trinkwasser,
◇ Grundwasser, Schwimmbad
◇Verwaltung der Überwachung und Dosierung von Industrieprozessen
◇Chemie, Erdöl, Papier, Lebensmittel und Medizin, Galvanisierung, PCB-Herstellung usw.
◇ Wasserreinigung für kommunalen und industriellen Gebrauch
◇ Überwachung des Kreislaufs von Kühlwasser
◇ Elektroplattierung/chemische Flüssigkeitssteuerung
◇ Produktion von Lebensmitteln und Getränken
◇ Steuerung der Säure-Basen-Neutralisierungsanlage
