Produktdetails:
|
Produktbezeichnung: | Chlordioxid-Sensor | Produktmodell: | CD10.1 |
---|---|---|---|
Messbereich:: | 0~0,5/2/5/10/20/200 ppm | Druckbereich: | 0 ~ 1bar (Flusszelle) |
Temperaturbereich: | 0 | ℃ 45 | Reaktionszeit: | T90: ca. 3 min. (Salzlake ca. 5 min.) |
Fließrate: | 15 bis 30 l/h (33 ¢ 66 cm/s) | ||
Hervorheben: | Chlordioxid-Sensor für die Wasserbehandlung |

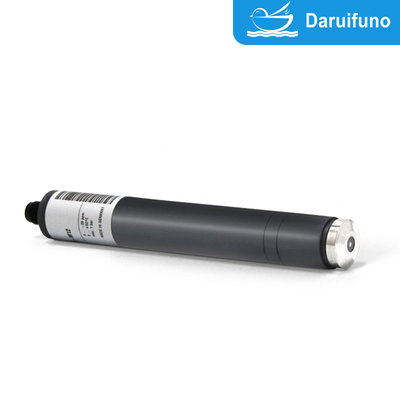

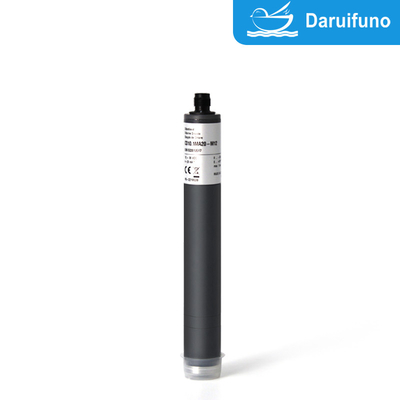

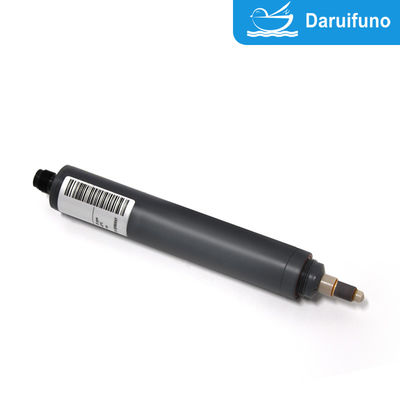

Zwei-Elektroden-System Chlordioxid-Sensor für alle Wasseraufbereitung
Zwei-Elektroden-SystemChlordioxid-SensorCD10.1 Wird speziell zur Messung der Chlordioxidkonzentration in Wasser verwendet. Wird verwendet fürWird in der gesamten Wasseraufbereitung verwendet, mechanisch starkes Membransystem, beständig gegen Tenside, hohe Chemikalienbeständigkeit, optionaler Bereich 0–0,5/2/5/10/20/200 ppm.
Der amperometrische Zweielektroden-Chlordioxidsensor CD10.1 dient zur Erkennung von Chlordioxid in Wasser und wird häufig in der Wasseraufbereitung, der Überwachung von Industrieabwässern und anderen Bereichen eingesetzt. Im Folgenden sind die Vorteile und alle Funktionsmerkmale dieses Sensors aufgeführt:
Hohe Selektivität:Es verfügt über eine hohe Spezifität für Chlordioxid und kann Störungen durch andere oxidierende Substanzen wirksam vermeiden.
Hohe Empfindlichkeit:Der Sensor kann niedrige Chlordioxidkonzentrationen im Wasser erkennen, ist für verschiedene Wasserqualitätsbedingungen geeignet und gewährleistet genaue Messergebnisse.
Schnelle Antwort:Der Sensor kann Änderungen der Chlordioxidkonzentration in sehr kurzer Zeit erkennen und eignet sich für Situationen, in denen eine schnelle Rückmeldung erforderlich ist.
Langzeitstabilität:Die Beschichtung schützt die Elektrode vor dem Einfluss von Schadstoffen im Wasser, verlängert die Lebensdauer des Sensors und ermöglicht einen lang anhaltenden stabilen Betrieb.
Geringer Wartungsaufwand:Die Beschichtungstechnologie verringert die Elektrodenverunreinigung, verringert den Bedarf an häufiger Reinigung und Kalibrierung und verringert die Wartungskosten und den Arbeitsaufwand.
Wirtschaftlich:Aufgrund seiner langen Lebensdauer und einfachen Wartung verursacht es geringe Betriebskosten und eignet sich für den langfristigen Einsatz in automatischen Überwachungssystemen.
Funktionale Merkmale:
Zwei-Elektroden-System:Der Sensor verwendet eine Arbeitselektrode und eine Referenzelektrode, um die elektrochemische Reaktion durch eine Potentialdifferenz anzutreiben und den Redoxstrom von Chlordioxid im Wasser zu messen.
Beschichtungstechnologie:Die Elektrodenoberfläche des Sensors ist mit einer atmungsaktiven Membran bedeckt, die nur Chlordioxid durchlässt und mit der Elektrode reagieren lässt, während andere Schadstoffe im Wasser isoliert werden. Dies reduziert die Elektrodenverunreinigung und verlängert die Lebensdauer des Sensors.
Online-Überwachung in Echtzeit:Der Sensor eignet sich für die kontinuierliche Online-Überwachung von Chlordioxid im Wasser und kann rund um die Uhr Echtzeit-Feedback zur Wasserqualität liefern, um die Genauigkeit und Zuverlässigkeit der Prozesssteuerung sicherzustellen.
Temperaturkompensationsfunktion:Einige Sensoren sind mit einer Temperaturkompensationsfunktion ausgestattet, die die Messgenauigkeit in unterschiedlichen Temperaturumgebungen aufrechterhalten und durch Temperaturschwankungen verursachte Fehler vermeiden kann.
Geringer Stromverbrauch:Amperesensoren haben einen geringen Stromverbrauch und eignen sich für den Langzeiteinsatz, insbesondere in automatisierten Überwachungssystemen mit begrenzter Stromversorgung.
Umweltfreundliches Design:Zusätzlich zum Beschichtungsschutz verfügen einige Sensoren auch über ein spezielles Design, das unter komplexen Wasserqualitätsbedingungen funktioniert, stärkere Antifouling-Eigenschaften aufweist und die Auswirkungen schwimmender Objekte oder Sedimente verringert.
Vielfältige Anwendungsszenarien:Der Sensor kann in allen Wasseraufbereitungsindustrien eingesetzt werden, um die Desinfektionswirkung und die Restmenge an Chlordioxid im Wasser zu überwachen.
Im Allgemeinen vereint der Chlordioxidsensor mit Ampere-Beschichtung und zwei Elektroden die Eigenschaften hohe Empfindlichkeit, schnelle Reaktion, Langzeitstabilität und geringen Wartungsaufwand und eignet sich für eine genaue Erkennung und Langzeitüberwachung in verschiedenen Wasserqualitäten.

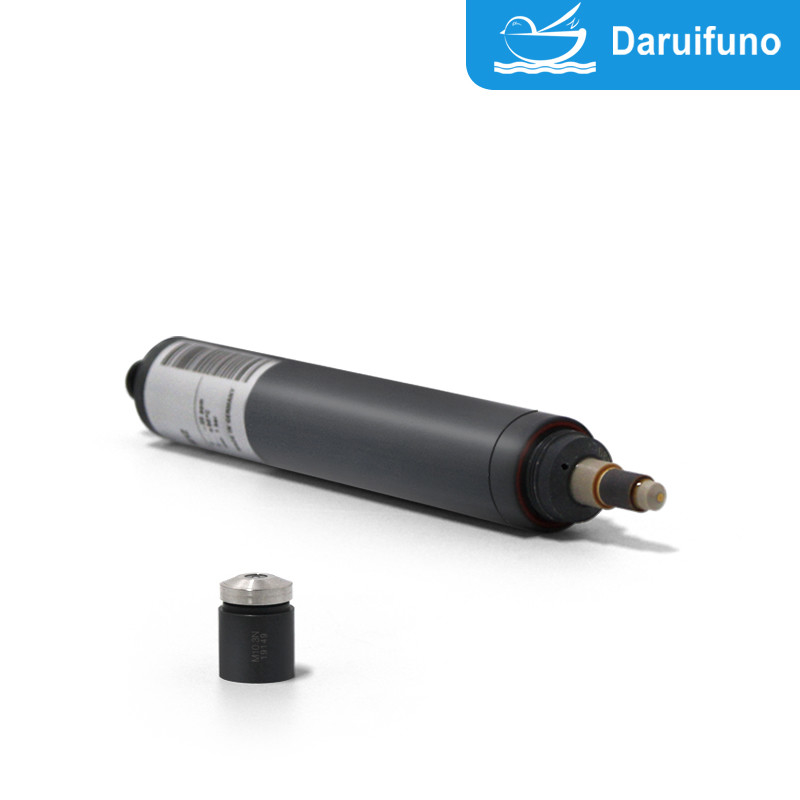

Lieferumfang:CD10.1 Sensor, Membrankappe, Elektrolyt
Technische Daten
![]() |
CD10.1 |
Indikator | Chlordioxid |
Anwendung |
Alle Arten der Wasseraufbereitung, auch Meerwasser (zB Flaschenwaschmaschine, CIP-Anlagen) Das Membransystem ist mechanisch widerstandsfähig. Das Membransystem weist eine hohe Beständigkeit gegenüber Tensiden auf. |
Geeignetes Chlor Kohlendioxid-Produktion Methoden |
z.B - Säure/Chlorit-Methode - Chlor/Chlorit-Methode |
Messsystem | Membranbedecktes, amperometrisches 2-Elektrodensystem mit integrierter Elektronik |
Elektronisch |
Analoge Variante: - Spannungsausgang - nicht galvanisch getrennte Elektronik - analoge interne Datenverarbeitung - Ausgangssignal: analog (Analog-Out/Analog) Digitale Version: - Elektronik ist komplett galvanisch getrennt - digitale interne Datenverarbeitung - Ausgangssignal: analog (Analog-Out/Digital) oder digital (Digital-Ausgang/Digital) mA-Version: - Stromausgang analog - nicht galvanisch getrennte Elektronik - Ausgangssignal: analog (Analog-Out/Analog) |
Informationen über die Messbereich |
Die tatsächliche Steilheit eines Sensors kann produktionsbedingt zwischen 65% und 150% der Nennsteilheit schwanken Hinweis: Bei einer Steigung > 100% reduziert sich der Messbereich entsprechend. (Bsp.: 150% Steigung → 67% des angegebenen Messbereichs) |
Hangdrift Unter Wiederholbedingungen (25 °C, pH 7,2 im Trinkwasser) |
Ca. <- 1% pro Monat |
Arbeitstemperatur |
Messwassertemperatur: 0 … +45 °C (keine Eiskristalle im Messwasser) |
Umgebungstemperatur: 0 … +55 °C | |
Temperatur Entschädigung |
Automatisch durch integrierten Temperatursensor Max. Temperaturänderung: 5 °C pro Stunde, plötzliche Temperaturwechsel müssen vermieden werden |
Max. zulässiger Betriebsdruck |
Betrieb ohne Sicherungsring: - 0,5 bar - keine Druckimpulse und/oder Vibrationen |
Betrieb mit Sicherungsring in Durchflusszelle: - 1,0 bar, - keine Druckimpulse und/oder Vibrationen (siehe Option 1) |
![]() |
CD10.1 |
|||
Durchflussrate (Geschwindigkeit des Anströmwassers) |
Ca. 15-30 l/h (33 – 66 cm/s) im TARAflow FLC, geringe Durchflussabhängigkeit gegeben | |||
pH-Bereich | pH 1 – pH 12 bzw. Beginn der Zersetzung von Chlordioxid bei/über pH 12 | |||
Einlaufzeit | Erstinbetriebnahme ca. 1 h | |||
Ansprechzeit | T90: ca. 1 Minute | |||
Genauigkeit nach Kalibrierung auf Wiederholgenauigkeit Bedingungen (25°C, pH 7,2 im Trinkwasser) des oberen Skalenendwertes |
- Messbereich 2 ppm: bei 0,4 ppm <1% bei 1,6 ppm <1 % - Messbereich 20 ppm: bei 1,5 ppm <0,1% |
|||
Nullpunktabgleich | Nicht notwendig | |||
Kalibrierung | Am Gerät durch analytische Bestimmung | |||
Störungen |
Cl2: Faktor 0,1 O3: Faktor 25 |
|||
Fehlen des Desinfektionsmittels | Max. 24 h | |||
Verbindung |
mV-Version: Modbus-Version: 4-20 mA Version: |
5-polig M12, Aufsteckflansch 5-polig M12, Aufsteckflansch 2-polige Klemme oder 5-polig M12, Aufsteckflansch |
||
max. Länge des Sensorkabels (abhängig von der internen Signalverarbeitung) | analog | < 30 m | ||
digital |
> 30 m sind zulässig Die maximale Kabellänge hängt von der Anwendung ab |
|||
Schutzart |
5-poliger M12-Aufsteckflansch: IP68 2-polige Klemme mit mA-Haube: IP65 |
|||
Material | Elastomermembrane, PVC-U, Edelstahl 1.4571 | |||
Größe |
Durchmesser: Länge: mV-Version Modbus-Version 4-20 mA-Version |
ca. 25 mm ca. 190 mm (analoge Signalverarbeitung) ca. 205 mm (digitale Signalverarbeitung) ca. 205 mm ca. 220 mm (2-Pol-Klemme) ca. 190 mm (5-Pol-M12) |
||
Transport | +5 … +50 °C |
![]() |
CD10.1 |
Lagerung |
Sensor: trocken und ohne Elektrolyt keine Begrenzung bei +5 … +40 °C |
Elektrolyt: in Originalflasche vor Sonnenlicht geschützt bei +5 … +35 °C min. 1 Jahr oder bis zum angegebenen EXP-Datum |
|
Membrankappe: in Originalverpackung unbegrenzt bei +5 … +40 °C (gebrauchte Membrankappen können nicht gelagert werden) |
|
Wartung |
Regelmäßige Kontrolle des Messsignals, min. einmal wöchentlich Folgende Angaben sind abhängig von der Wasserqualität: Wechsel der Membrankappe: 1x jährlich (je nach Wasserqualität) Wechsel des Elektrolyten: alle 3 - 6 Monate |
![]() |
Option 1: Sicherungsring |
- Beim Betrieb mit Drücken >0,5 bar in der Durchflusszelle - Maße Sicherungsring 29 x 23,4 x 2,5 mm, geschlitzt, PETP - Verschiedene Positionen für Nut wählbar (auf Anfrage) |
|
![]() |
Technische Daten
1. CD10.1 (Analogausgang, analoge interne Signalverarbeitung)
Es ist ein potentialfreier elektrischer Anschluss erforderlich, da die Sensorelektronik nicht über eine galvanische Trennung verfügt.
![]() |
Messung Reichweite In ppm |
Auflösung In ppm |
Ausgabe Ausgabe Widerstand |
Nominal Neigung In mV/ppm |
Stromspannung liefern |
Verbindung |
CD10.1H-M12 | 0,005…2,00 0 | 0,001 |
0…-2000 mV 1 kΩ |
- 1000 |
±5 bis ±15 V DC 10 mA |
5-poliger M12 Aufsteckflansch Funktion der Drähte: PIN1: Messsignal PIN2: +U PIN3: -U PIN4: Signal-GND PIN5: nicht belegt |
CD10.1N-M12 | 0,05…20,00 | 0,01 | - 100 | |||
CD10.1L-M12 | 0,5…200,0 | 0,1 | - 10 | |||
CD10.1HUp-M12 | 0,005…2,00 0 | 0,001 |
0…+2000 mV 1 kΩ |
+1000 |
10 - 30 VDC 10 mA |
5-poliger M12 Aufsteckflansch Funktion der Drähte: PIN1: Messsignal PIN2: +U PIN3: Stromversorgung GND PIN4: Signal-GND PIN5: nicht belegt |
CD10.1Up-M12 | 0,05…20,00 | 0,01 | +100 | |||
CD10.1LUp-M12 | 0,5…200,0 | 0,1 | +10 |
(Technische Änderungen vorbehalten!)
2. CD10.1 (Analogausgang, digitale Signalverarbeitung)
Analog-Ausgang / Digital
- Die Stromversorgung ist sensorintern galvanisch getrennt.
- Das Ausgangssignal ist ebenfalls galvanisch getrennt, also potentialfrei.
![]() |
Messung Reichweite In ppm |
Auflösung In ppm |
Ausgabe Ausgabe Widerstand |
Nominal Neigung In mV/ppm |
Stromversorgung | Verbindung |
CD10.1H-An-M12 | 0,005…2,000 | 0,001 |
analog 0…-2 V (max. -2,5 V) 1 kΩ |
- 1000 |
9-30 VDC ca. 20-56 mA |
5-poliger M12-Aufsteckverbinder Flansch Funktion der Drähte: PIN1: Messsignal PIN2: +U PIN3: Stromversorgung GND PIN4: Signal-GND PIN5: nicht belegt |
CD10.1N-An-M12 | 0,05…20,00 | 0,01 | - 100 | |||
CD10.1L-An-M12 | 0,5…200,0 | 0,1 | - 10 | |||
CD10.1H-Ap-M12 | 0,005…2,000 | 0,001 |
analog 0…+2 V (max. +2,5 V) 1 kΩ |
+1000 | ||
CD10.1N-Ap-M12 | 0,05…20,00 | 0,01 | +100 | |||
CD10.1L-Ap-M12 | 0,5…200,0 | 0,1 | +10 |
(Technische Änderungen vorbehalten!)
3. CD10.1 (Digitalausgang, digitale Signalverarbeitung)
- Die Stromversorgung ist sensorintern galvanisch getrennt.
- Das Ausgangssignal ist ebenfalls galvanisch getrennt, also potentialfrei.
![]() |
Messung Reichweite In ppm |
Auflösung In ppm |
Ausgabe Ausgangswiderstand |
Stromversorgung | Verbindung |
CD10.1H-M0c | 0,005…2,000 | 0,001 |
Modbus RTU Es sind keine Abschlusswiderstände im Sensor vorhanden. |
9-30 VDC ca. 20-56 mA |
5-poliger M12 Aufsteckflansch Funktion der Drähte: PIN1: reserviert PIN2: +U PIN3: Stromversorgung GND PIN4: RS485B PIN5: RS485A |
CD10.1N-M0c | 0,05…20,00 | 0,01 | |||
CD10.L-M0c | 0,5…200,0 | 0,1 |
(Technische Änderungen vorbehalten!)
4. CD10.1 4-20 mA (Analogausgang, analoge interne Signalverarbeitung)
Es ist ein potentialfreier elektrischer Anschluss erforderlich, da die Sensorelektronik nicht über eine galvanische Trennung verfügt.
4.1 Elektrischer Anschluss: 2-polige Anschlussklemme
![]() |
Messung Reichweite In ppm |
Auflösung N In ppm |
Ausgabe Ausgabe Widerstand |
Nominal Neigung In mA/ppm |
Stromspannung liefern |
Verbindung |
CD10.1MA0.5 | 0,005…0,500 | 0,001 |
4…20 mA unkalibriert |
32,0 |
12…30 VDC RL 50Ω…RL 900Ω |
2-polige Klemme (2 x 1 mm²)
Empfehlung: Rundkabel
2 x 0,34 mm² |
CD10.1MA2 | 0,005…2,000 | 0,001 | 8,0 | |||
CD10.1MA5 | 0,05…5,00 | 0,01 | 3.2 | |||
CD10.1MA10 | 0,05…10,00 | 0,01 | 1.6 | |||
CD10.1MA20 | 0,05…20,00 | 0,01 | 0,8 | |||
CD10.1MA-200 | 0,5…200,0 | 0,1 | 0,08 |
(Technische Änderungen vorbehalten!)
4.2 Elektrischer Anschluss: 5 poliger M12 Aufsteckflansch
![]() |
Messung Reichweite In ppm |
Auflösung In ppm |
Ausgabe Ausgabe Widerstand |
Nominal Neigung In mA/ppm |
Stromspannung liefern |
Verbindung |
CD10.1MA0.5-M12 | 0,005…0,500 | 0,001 |
4…20 mA unkalibriert |
32,0 |
12…30 VDC RL 50Ω…RL 900Ω |
5-poliger M12 Aufsteckflansch Funktion von Drähte: PIN1: nicht belegt PIN2: +U PIN3: -U PIN4: keine Angabe. PIN5: nicht belegt |
CD10.1MA2-M12 | 0,005…2,000 | 0,001 | 8,0 | |||
CD10.1MA5-M12 | 0,05…5,00 | 0,01 | 3.2 | |||
CD10.1MA10-M12 | 0,05…10,00 | 0,01 | 1.6 | |||
CD10.1MA20-M12 | 0,05…20,00 | 0,01 | 0,8 | |||
CD10.1MA-200- M12 | 0,5…200,0 | 0,1 | 0,08 |
(Technische Änderungen vorbehalten!)
Ersatzteil Ersatzteile
Typ | Membrankappe | Elektrolyt | Schmirgel | O-Ring |
Alle CD10.1 |
M10.3N Art.-Nr. 11057 |
ECD4 ● ECD7/W, 100 ml Art. Nr. 11030 |
Staffel 2 Art.-Nr. 11906 |
20 x 1,5 Silikon Art.-Nr. 11803 |
(Technische Änderungen vorbehalten!)
