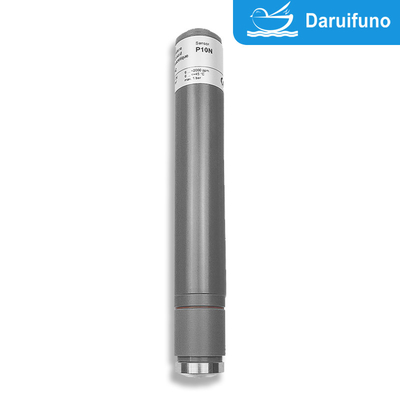

Membranbeschichteter Peressigsäure-Sensor mit hoher chemischer Beständigkeit für alle Anwendungen der Wasserbehandlung
Der Zwei-Elektroden-System-Membran-Peracysäure-Sensor P10.1 wird in allen Wasserbehandlungen eingesetzt.Höchstwassertemperatur 45°CDer optionale Bereich beträgt 0~20/200/2000/5000/20000/50000 ppm. Zu seinen Hauptmerkmalen und Vorteilen gehören:
Eigenschaften
1Einfache Struktur mit zwei Elektroden:
Ein Arbeitselektrod und eine Referenzelektrode enthalten, kompakt konstruiert, leicht in eine Ausrüstung oder ein System integriert.
Reduziert komplexe Wechselwirkungen zwischen Elektroden und verbessert die Signalstabilität.
2. Selektive Erkennung:
Isoliert andere Störstoffe durch Membrantechnik, um eine spezifische Detektion von Peressigsäure zu erreichen.
Bietet ein stabiles Hintergrundsignal, um Querschnittsstörungen zu vermeiden.
3Schnelle Reaktionszeit:
Die hohe Massenübertragungsrate der Membran ermöglicht es dem Sensor, schnell auf Veränderungen der Peressigsäurekonzentration zu reagieren.
4. Niedrige Wartungsanforderungen:
Die schützende Wirkung der Membran verringert die Kontamination und den Verlust der Elektroden und verlängert die Lebensdauer des Sensors.
Normalerweise verfügt es über automatische Kalibrierungs- und Selbstreinigungsfunktionen für den täglichen Gebrauch.
5Weiter Messbereich:
Es kann Peressigsäure von niedriger Konzentration (ppm-Wert) bis zu hoher Konzentration erkennen und erfüllt verschiedene Anwendungsanforderungen.
Vorteile
1. Hohe Präzision und Stabilität:
Die Membranmethode reduziert wirksam die äußeren Störungen und verbessert die Genauigkeit und Langzeitstabilität der Detektion.
2Chemische Korrosionsbeständigkeit:
Das Sensormaterial besteht in der Regel aus korrosionsbeständigen Materialien, um sich an die starke oxidierende Umgebung von Peressigsäure und anderen Desinfektionsmitteln anzupassen.
3. Konstruktion mit geringem Stromverbrauch:
Das Zwei-Elektroden-System hat ein einfaches Design und einen geringen Energieverbrauch, der für eine kontinuierliche Online-Überwachung geeignet ist.
4. Einfach zu installieren und vor Ort zu betreiben:
Das miniaturisierte Design und die Plug-and-Play-Funktion ermöglichen den einfachen Einsatz unter verschiedenen Feldbedingungen.
5. Flexible Datenentwicklung:
Unterstützt mehrere Signal-Ausgabe-Methoden (z. B. analogues Signal 4-20mA oder digitales Kommunikationsprotokoll), die leicht mit dem Steuerungssystem integriert werden können.
6- starke Anpassungsfähigkeit:
Es kann in verschiedenen Wasserqualitätsbedingungen verwendet werden (z. B. Abwasser, Trinkwasser, Industriewasser) und hat eine hohe Toleranz gegenüber Durchfluss- und Druckänderungen.
Spezifikationen
|
|
P10.1
|
| Indikator |
Peressigsäure |
|
Anwendung
|
Alle Arten von Wasseraufbereitung, auch Meerwasser
Leitfähige Säuren sind verträglich.
(z. B. Flaschenwaschmaschine, CIP-Anlagen)
Das Membransystem ist mechanisch widerstandsfähig.
Das Membransystem ist sehr widerstandsfähig gegen Tenside.
|
| Messsystem |
Membranbedeckt, amperelektrometrisches 2-Elektroden-System |
|
Elektronik
|
Analogversion: - Spannungsausgang
- nicht galvanisch isolierte Elektronik
- analoge interne Datenverarbeitung
- Ausgangssignal: analog (analog-out/analog)
Digitale Version: - Elektronik ist vollständig galvanisch isoliert
- digitale interne Datenverarbeitung
- Ausgangssignal: analog (analog-out/digital)
oder
Digitale (digital aus/digital)
mA-Version: - Analog zur Ausgangsströmung
- nicht galvanisch isolierte Elektronik
- Ausgangssignal: analog (analog-out/analog)
|
|
Informationen über den Messbereich
|
Die tatsächliche Neigung eines Sensors kann produktionsbezogen zwischen 65% und 150% der Nennneigung liegen
Anmerkung: Bei einer Steigung von > 100% wird der Messbereich entsprechend verkürzt.
(z. B.: Steigung von 150% → 67% des angegebenen Messbereichs)
|
|
Genauigkeit
Nach Kalibrierung bei wiederholten Bedingungen (25 °C, in Trinkwasser) ab vollem Skalenwert
|
Messbereich 2000 mg/l: bei 400 mg/l < 2%
bei 1600 mg/l < 3%
|
|
Betriebstemperatur
|
Messung der Wassertemperatur: 0... +45 °C
(keine Eiskristalle im Messwasser)
|
| Umgebungstemperatur: 0... +55 °C |
| Temperaturkompensation |
Automatisch durch einen integrierten Temperatursensor
Plötzliche Temperaturänderungen sind zu vermeiden.
Reaktionszeit t90: ca. 8 min.
|
|
Max. zulässiger Arbeitsdruck
|
Betrieb ohne Halterring:
- 0,5 bar
- keine Druckimpulse und/oder Vibrationen
|
|
Betrieb mit Halterring in der Durchflusszelle:
- 1,0 bar,
- keine Druckimpulse und/oder Vibrationen (siehe Option 1)
|
|
P10.1
|
| Durchflussgeschwindigkeit (Eingangsstromgeschwindigkeit) |
Bei einer Durchflusszelle mit einer Abhängigkeit von einer geringen Durchflussgeschwindigkeit wird etwa 15-30 L/h (33 66 cm/s) angegeben. |
| pH-Bereich |
pH 1 ∆ pH 8 (siehe Diagramm ∆ Neigung von TARAtec P9.3 und P10.1 gegenüber pH ∆, Seite 8) |
|
Einlaufzeit
|
Messbereich 200 mg/l: Erster Anlauf ca. 3 h
Messbereich 2000 mg/l: Erster Anlauf ca. 1 h
Messbereich 20000 mg/l: Erster Anlauf ca. 30 min.
|
| Reaktionszeit |
T90: ca. 3,5 Minuten bei 10 °C
T90: ca. 1,5 min bei 45 °C
|
| Nullpunktanpassung |
Nicht notwendig |
| Kalibrierung |
An der Vorrichtung durch analytische Bestimmung |
|
Störungen
|
O3: erhöht den Messwert stark
ClO2: erhöht den Messwert
H2O2: sehr geringer Einfluss auf den Messwert (Verringerung des PAA-Signals)
|
| Einfluss von Leitungssäuren |
1 % Schwefelsäure, 1 % Salpetersäure oder 1 % Phosphorsäure im Wasser haben keinen Einfluss auf das Messverhalten |
| Abwesenheit des Desinfektionsmittels |
Max. 24 Stunden |
|
Verbindung
|
mV-Version: 5-polige M12, Steckflansche
Modbus-Version: 5-polige M12, Steckerflansche
4 bis 20 mA-Version: 2-polige Endstation oder
5-polige M12, Steckerflansche
|
|
Max. Länge des Sensorkabels
(abhängig von der internen Signalverarbeitung)
|
Analog |
< 30 m |
| Digitale |
> 30 m sind zulässig
Höchstlänge des Kabels hängt von der Anwendung ab
|
| Schutzart |
5-polige M12-Anschlussflansche: IP68
Zweipoliger Endgerät mit mA-Haut: IP65
|
| Material |
Elastomermembran, PVC-U, Edelstahl 1.4571 |
|
Größe
|
Durchmesser: ca. 25 mm
Länge: mV-Version ca. 190 mm (Analogsignalverarbeitung)
ca. 205 mm (digitale Signalverarbeitung)
Modbus-Version ca. 205 mm
4 bis 20 mA Version ca. 220 mm (2-Polar-Terminal)
ca. 190 mm (5-Polar-M12)
|
| Verkehrswesen |
+5... +50 °C (Sensor, Elektrolyt, Membrankappe) |
|
|
P10.1
|
|
Aufbewahrung
|
Sensor: trocken und ohne Elektrolyt, keine Grenze bei +5... +40 °C |
|
Elektrolyt: in der Originalflasche, geschützt vor Sonnenlicht bei +5... +35 °C
Min. 1 Jahr oder bis zum angegebenen Ablaufdatum
|
|
Membrankappe: in der Originalverpackung keine Grenze bei +5... +40 °C
(Verwendete Membrankappen können nicht gelagert werden)
|
|
Instandhaltung
|
Regelmäßige Überwachung des Messsignals, mindestens einmal pro Woche
Die folgenden Spezifikationen hängen von der Wasserqualität ab:
Wechsel der Membrankappe: einmal jährlich
Wechsel des Elektrolyten: alle 3 - 6 Monate
|
|
|
|
|
Option 1: Beibehaltung Ringe
|
- bei einem Druck von mehr als 0,5 bar in einer Durchflusszelle
- Abmessungen der Halterringe 29 x 23,4 x 2,5 mm, geschnitten, PETP
- Verschiedene Rillenpositionen wählbar (auf Anfrage)
|
|
Technische Daten
1.P10.1 (Analog Leistung, Analog Inneres Signal Verarbeitung)
Eine potentiellfreie elektrische Verbindung ist erforderlich, da die Sensorelektronik nicht mit einem Galvanikum ausgestattet ist.
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nominelle Steigung |
Spannungszufuhr |
Verbindung |
|
P10.1-20-M12
|
0 bis 20 ppm
|
0,01 ppm
|
0...-2000 mV
1 kΩ
|
-100 mV/ppm
|
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
10 mA
|
Funktion der Leitungen:
PIN1: Messsignal
PIN2: +U
PIN3:
PIN4: Signal GND
|
| P10.1H-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1Bis2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
5-polige Steckerflansche M12
Funktion der Leitungen:
PIN1: Messsignal PIN2: +U
PIN3: Leistung GND
PIN4: Signal GND
PIN5: n.c.
|
|
P10.1Up5000-M12
|
50 bis 5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Vorbehaltlich technischer Änderungen)
2.P10.1 (Analog) Leistung, digital Inneres Signal Verarbeitung)
Analog-out / digital
- Die Stromversorgung ist galvanisch isoliert.
- Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet potenzialfrei.
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nominelle Steigung |
Macht Versorgung |
Verbindung |
| P10.1-20- An-M12 |
0 bis 20 ppm |
0,01 ppm |
Analog 0...-2 V
(max. -2,5 V)
|
-100 mV/ppm |
9 bis 30 VDC
ca. 20-56 mA
|
5-polige Steckerflansche M12
Funktion der Leitungen:
PIN1: Messsignal PIN2: +U
PIN3: Leistung GND
PIN4: Signal GND
|
| P10.1H-An-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1-20- Ap-M12 |
0 bis 20 ppm |
0,01 ppm |
Analog 0...+2 V
(max. +2,5 V)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0...200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+1 mV/ppm |
| P10.1L-Ap-M12 |
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Vorbehaltlich technischer Änderungen)
3.P10.1 (digital) Leistung, digital Inneres Signal Verarbeitung)
- Die Stromversorgung ist galvanisch isoliert.
- Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet potenzialfrei.
|
|
Messbereich |
Entschließung |
Ausgabe
Ausgangswiderstand
|
Macht Versorgung |
Verbindung |
|
P10.1-20- M0c
|
0 bis 20 ppm
|
0,01 ppm
|
Modbus RTU
Es gibt keine Endwiderstände im Sensor.
|
9 bis 30 VDC |
5-polige Steckerflansche M12
Funktion der Leitungen:
PIN1: reserviert
PIN2: +U
PIN3: Leistung GND
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0...200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
(Vorbehaltlich technischer Änderungen)
4.P10.1 4 bis 20 mA (Analog) Leistung, Analog Inneres Signal Verarbeitung)
Eine potentiellfreie elektrische Verbindung ist erforderlich, da die Sensorelektronik nicht mit einem Galvanikum ausgestattet ist.
4.1Elektrotechnik Verbindung: 2 Stange Endgerät Klammer
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nennwert Steigung |
Spannungszufuhr |
Verbindung |
| P10.1MA20 |
0 bis 20 ppm |
0,01 ppm |
4...20 mA nicht kalibriert
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
Zwei-Polar-Terminal
2 x 1 mm2)
Empfohlen:
Rundkabel
φ4 mm
|
| P10.1MA-200 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500 |
5 bis 500 ppm |
1 ppm |
00,032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000 |
50 bis 5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2% |
00,005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05...5 Prozent
(50000 ppm) |
00,01 %
100 ppm |
3.2 mA/%
(0.00032 mA/ppm)
|
(Vorbehaltlich technischer Änderungen)
4.2Elektrotechnik Verbindung: 5 Stange M12 Steckverbinder Flanke
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nennwert Steigung |
Spannungszufuhr |
Verbindung |
| P10.1MA20-M12 |
0 bis 20 ppm |
0,01 ppm |
4...20 mA nicht kalibriert
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
5-polige M12- Stecker auf Flansche
Funktion der Leitungen:
PIN1: n.c.
PIN2: +U
PIN3:
PIN4: n c
|
| P10.1MA-200-M12 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500-M12 |
5 bis 500 ppm |
1 ppm |
00,032 mA/ppm |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000-M12 |
50 bis 5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2%-M12 |
00,005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05...5 Prozent
(50000 ppm) |
00,01 %
100 ppm |
3.2 mA/%
(0.00032 mA/ppm)
|
(Vorbehaltlich technischer Änderungen)
Ersatzteil Teile
| Typ |
Membran Kappe |
Elektrolyten |
- Das ist Emery. |
Ich...Ringe |
|
P10.1
nicht: - P10.1L
- P10.1MA-2%
- P10.1MA-5%
|
M10.3N
Art. Nr. 11057 |
EPS9H/W, 100 ml
Art. Nr. 11025
|
S2
Art. Nr. 11906 |
20 x 1,5 Silikon
Art. Nr. 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-5%
|
EPS9L/W, 100 ml
Art. Nr. 11024
|
(Vorbehaltlich technischer Änderungen)
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
