Produktdetails:
|
Produktbezeichnung: | Chlorit-/Chloratsensor | Produktmodell: | BR1MA |
---|---|---|---|
Messbereich:: | 0.005~2.000 0,05 bis 2.00 | Druckbereich: | 0 ~ 5 (Durchflusszelle) |
Temperaturbereich: | 0 ~ 40 °C | Reaktionszeit: | T90: ca. 1 Minute. |
Fließrate: | 15 bis 30 l/h (33 ¢ 66 cm/s) | ||
Hervorheben: | Meerwasserchlorit/Chloratsensor,Schwimmbadchlorit/Chlorat-Sensor,Trinkwasser Chlorit/Chlorat Sensor |

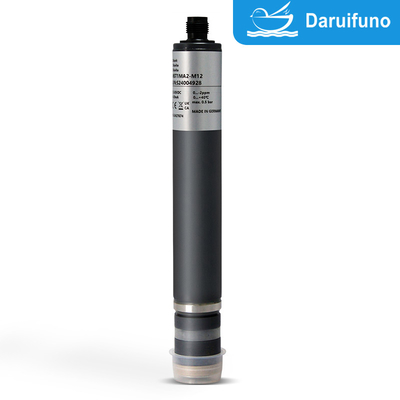

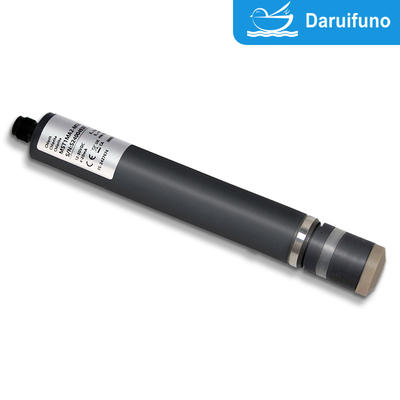

Zwei-Draht 4-20mA Chlorit/Chlorat Sensor für Schwimmbäder Trinkwasser Prozesswasser und Meerwasser
Der membranbasierte Chlorit/Chlorat-Sensor mit zwei Leitern 4-20mA Signal-Ausgang hat folgende Hauptvorteile und Merkmale:
1Stabilität und Zuverlässigkeit
Membranprinzip: Die Membranseparationstechnologie kann den Einfluss von störenden Ionen (z. B. Chlorid-Ionen, Nitrate usw.) wirksam vermeiden.) und verbessern die Selektivität und Genauigkeit der Messung.
Langlebigkeit der Elektrode: Die Elektrodenkonstruktion ist langlebig und kann lange Zeit unter komplexen Wasserbedingungen eine stabile Leistung aufrechterhalten.
2Bequeme Signalübertragung
Dual-Wire 4-20mA-Ausgang: Keine zusätzliche Stromversorgungsleitung erforderlich, geeignet für die Fernübertragung von Signalen, starke Störungssicherung, gute Kompatibilität,und kann direkt mit Steuerungssystemen wie PLC und DCS verbunden werden.
Analogsignalstandardisierung: 4-20mA-Ausgang ist eine Standardschnittstelle in der industriellen Automatisierungssteuerung, die für eine nahtlose Integration in bestehende Systeme geeignet ist.
3Online-Echtzeitüberwachung
Unterstützt die Echtzeitüberwachung von Veränderungen der Chlorit- und Chloratkonzentration, kann schnell auf Veränderungen der Wasserqualität reagieren,und für die industrielle Prozesssteuerung und Wasserbehandlung geeignet.
4. Niedrige Wartungskosten
Einfacher Membranwechsel: Die Membranbaugruppe ist leicht auszutauschen und die Lebensdauer des Sensors wird verlängert.
Lange Kalibrierungsintervalle: stabile Messung, reduziert den Bedarf an häufiger Kalibrierung und senkt die Betriebskosten.
5. Widerstandsfähig gegen raue Umgebungen
Anti-Verunreinigungskonstruktion: Die Membranstruktur kann die Haftung von Schmutz und Partikeln wirksam verhindern und eignet sich für verschiedene Wasserqualitätsbedingungen.
Breite Anpassungsfähigkeit: Es kann unter unterschiedlichen Temperatur-, pH- und Druckbedingungen stabil arbeiten.
6- Sicherheit und Umweltschutz
Nicht-Reagenzverfahren: Es werden keine chemischen Reagenzien benötigt, wodurch die Sekundärverschmutzung verringert und die Methode umweltfreundlich und umweltfreundlich ist.
Nichttoxische Materialien: Die Hauptmaterialien der Membran und des Sensors sind umweltfreundlich und langlebig und erfüllen die Normen für Umweltschutz und Trinkwasserhygiene.
Drei-Elektroden-System zur Messung von Chlorat und Chlorit, verwendet in Schwimmbädern, Trinkwasser, Dienstleistungen, Prozessen und Meerwasser, verringert die Abhängigkeit vom pH-Wert, tolerant gegenüber Tensiden,keine Kreuzempfindlichkeit gegenüber Chlordioxid, Chlor und Chlorat und Druckbeständigkeit von 5 bar
Spezifikationen
|
MST1 |
Indikator | Chlorit |
Anwendung | Trinkwasser, Schwimmbadwasser, Dienstwasser, Prozesswasser. |
Geeignete Methoden zur Erzeugung von Chlordioxid |
Z.B. - Säure-Chlorit-Methode - Chlor/Chlorit-Methode |
Messsystem | Membranbedecktes, amperometrisches potenziostatisches 3-Elektroden-System |
Elektronisch |
Analogversion: - Spannungsausgang - nicht galvanisch isolierte Elektronik - analoge interne Datenverarbeitung - Ausgangssignal: analog (analog-out/analog) Digitale Version: - Elektronik ist vollständig galvanisch isoliert - digitale interne Datenverarbeitung - Ausgangssignal: analog (analog-out/digital) oder Digitale (digital aus/digital) mA-Version: - Analog zur Ausgangsströmung - nicht galvanisch isolierte Elektronik - Ausgangssignal: analog (analog-out/analog) |
Betriebstemperatur |
Messung der Wassertemperatur: 0... +40 °C (keine Eiskristalle im Messwasser) |
Umgebungstemperatur: 0... +55 °C | |
Temperaturkompensation |
Automatisch durch einen integrierten Temperatursensor Max. Temperaturänderung: 0,3 °C pro Minute, plötzliche Temperatur Änderungen müssen vermieden werden. |
Maximal zulässiger Betriebsdruck |
Betrieb ohne Halterring: - 0,5 bar - keine Druckimpulse und/oder Vibrationen |
Betrieb mit Halterring in der Durchflusszelle: - 5 Bar, - keine Druckimpulse und/oder Vibrationen (siehe Option 1) |
|
Durchflussrate (Eingangsstromgeschwindigkeit) |
ca. 15-30 L/h (33 ¢ 66 cm/s) in der Durchflusszelle |
pH-Bereich | pH-Wert 6 pH-Wert 9 |
Einlaufzeit | Erster Start ca. 24 h |
Reaktionszeit | T90: ca. 1 Minute |
Nullpunktanpassung | Normalerweise nicht notwendig |
Kalibrierung | An der Vorrichtung durch analytische Bestimmung der Chloritkonzentration |
|
MST1 |
||
Kreuzempfindlichkeit/Störungen |
Mn2+, Nitrit, Fe2+ Keine Beeinträchtigung von Chlordioxid, Chlor und Chlorat
Korrosionshemmer können zu Messfehlern führen. Stabilisatoren für die Wasserhärte können zu Messfehlern führen. |
||
Abwesenheit des Desinfektionsmittels | Max. 24 Stunden | ||
Verbindung |
mV-Version5-polige M12, Steckerflansche Modbus Version:5-polige M12, Steckerflansche Version 4-20 mA: Zweipolsterminal oder 5-polige M12, Steckerflansche |
||
max. Länge des Sensorkabels (abhängig von der internen Signalverarbeitung) | Analog | < 30 m | |
digital |
> 30 m sind zulässig Höchstlänge des Kabels hängt von der Anwendung ab |
||
Schutzart |
5-polige M12-Anschlussflansche: IP68 Zweipoliger Endgerät mit mA-Haut: IP65 |
||
Material | Mikroporöse hydrophile Membran, aus PVC, PEEK, Edelstahl | ||
Größe |
Durchmesser: ca. 25 mm Länge: mV-Version ca. 190 mm (Analogsignalverarbeitung) ca. 205 mm (digitale Signalverarbeitung) Modbus-Version ca. 205 mm 4 bis 20 mA Version ca. 220 mm (2-Polar-Terminal) ca. 190 mm (5-Polar-M12) |
||
Verkehrswesen | +5... +50 °C (Sensor, Elektrolyt, Membrankappe) | ||
Aufbewahrung |
Sensor: trocken und ohne Elektrolyt, keine Grenze bei +5... +40 °C | ||
Elektrolyt: in der Originalflasche, geschützt vor Sonnenlicht bei +5... +35 °C Min. 1 Jahr oder bis zum angegebenen Ablaufdatum |
|||
Membrankappe: in der Originalverpackung keine Grenze bei +5... +40 °C (verwendete Membrankappen dürfen nicht gelagert werden) |
|||
Wartung |
Regelmäßige Überwachung des Messsignals, mindestens einmal pro Woche Die folgenden Spezifikationen hängen von der Wasserqualität ab: Wechsel der Membrankappe: einmal jährlich Wechsel des Elektrolyten: alle 3 - 6 Monate |
||
|
Option 1: Beibehaltung Ringe |
- bei einem Druck von mehr als 0,5 bar in einer Durchflusszelle - Abmessungen der Halterringe 29 x 23,4 x 2,5 mm, geschnitten, PETP - Unterschiedliche Positionen für Rillen wählbar (auf Anfrage) |
|
Ersatzteil Teile
Typ | Membran Kappe | Elektrolyten | - Das ist Emery. | Ich...Ringe |
Für alle MST1 |
M48.2 Art. Nr. 11047 |
EMST1/GEL, 100 ml Art. Nr. 11202 |
S2 Art. Nr. 11906 |
14 x 1,8 NBR Art. Nr. 11806 |
(Vorbehaltlich technischer Änderungen!)
Technische Daten
1.MST1 (Analog) Leistung, Analog Inneres Signal Verarbeitung)
Eine elektrische Verbindung ohne Potential ist erforderlich, da die Sensorelektronik nicht mit einer galvanischen Isolierung ausgestattet ist.
|
Messbereich
in ppm |
Entschließung
in ppm |
Ausgang Ausgangswiderstand |
Nominelle Steigung (bei pH 7,2)
inmV/ppm |
Spannungszufuhr | Verbindung |
MST1H-M12 | 0.005... 2.000 * | 0.001 |
0 bis 2000 mV 1 kΩ |
- 1.000 |
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen. 10 mA |
5-polige Steckerflansche M12
Funktion der Leitungen: PIN1: Messsignal PIN2: +U PIN3: PIN4: Signal GND PIN5: n.c. |
MST1N-M12 |
00,05...2,00 * |
0.01 |
- 100 |
|||
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. | 0.005... 2.000 * | 0.001 |
0...+2000mV 1 kΩ |
+ 1000 |
10 - 30 VDC 10 mA |
5-polige Steckerflansche M12 Funktion der Leitungen: PIN1: Messsignal PIN2: +U PIN3: Leistung GND PIN4: Signal GND PIN5: n.c. |
MST1Up-M12 |
00,05...2,00 * |
0.01 |
+100 |
* Konzentration bis zu 2 ppm getestet und zugelassen
(Vorbehaltlich technischer Änderungen!)
2.MST1 (Analog) Leistung, digital Inneres Signal Verarbeitung)
Analog-out / digital
- Die Stromversorgung ist galvanisch isoliert.
- Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet potenzialfrei.
|
Messbereich
in ppm |
Entschließung
in ppm |
Ausgabe Ausgangswiderstand |
NennwertSteigung
inmV/ppm |
MachtVersorgung | Verbindung |
MST1H-An-M12 | 0.005... 2.000 * | 0.001 |
Analog 0...-2 V (max. -2,5 V) 1 kΩ |
- 1.000 |
9 bis 30 VDC ca. 20 bis 56 mA |
5-polige Steckerflansche M12
Funktion der Leitungen: PIN1: Messsignal PIN2: +U PIN3: Leistung GND PIN4: Signal GND PIN5: n.c. |
MST1N-An-M12 | 00,05...2,00 * | 0.01 | - 100 | |||
MST1H-Ap-M12 | 0.005... 2.000 * | 0.001 |
Analog 0...+2 V (max. +2,5 V) 1 kΩ |
+ 1000 | ||
MST1N-Ap-M12 | 00,05...2,00 * | 0.01 | +100 | |||
* Konzentration bis zu 2 ppm getestet und zugelassen
(Vorbehaltlich technischer Änderungen!)
3.MST1 (digital) Leistung, digital Inneres Signal Verarbeitung)
- Die Stromversorgung ist galvanisch isoliert.
- Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet potenzialfrei.
|
Messbereich
in ppm |
Entschließung
in ppm |
Ausgabe Ausgangswiderstand |
Macht Versorgung | Verbindung |
MST1H-M0c |
0.005... 2.000* |
0.001 |
Modbus RTU
Es gibt keine Endwiderstände im Sensor. |
9 bis 30 VDC ca. 20-56 mA |
5-polige Steckerflansche M12
Funktion der Leitungen: PIN1: reserviert PIN2: +U PIN3: Leistung GND PIN4: RS485B PIN5: RS485A |
MST1N-M0c |
00,05...2,00 * |
0.01 |
* Konzentration bis zu 2 ppm getestet und zugelassen
(Vorbehaltlich technischer Änderungen!)
4.MST1 4 bis 20 mA (Analog) Leistung, Analog Inneres Signal Verarbeitung)
Eine elektrische Verbindung ohne Potential ist erforderlich, da die Sensorelektronik nicht mit einer galvanischen Isolierung ausgestattet ist.
4.1Elektrotechnik Verbindung: 2 Stange Endgerät Klammer
|
Messbereich
in ppm |
Entschließung
in ppm |
Ausgabe
Ausgangswiderstand |
Nominelle Steigung (bei pH 7,2)
inmA/ppm |
Spannung Versorgung | Verbindung |
MST1MA2 |
0.005... 2.000 * |
0.001 |
4...20 mA nicht kalibriert |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
Zweipolige Endstation (2 x 1 mm2)
Empfohlen: Rundkabel φ4 mm 2 x 0,34 mm2 |
MST1MA20 |
00,05...2,00 * |
0.01 |
0.8 |
|||
* Konzentration bis zu 2 ppm getestet und zugelassen
(Vorbehaltlich technischer Änderungen!)
4.2 Elektrische Verbindung: 5 Stange M12 Steckverbinder Flanke
|
Messbereich
in ppm |
Entschließung
in ppm |
Ausgabe
Ausgangswiderstand |
Nominelle Steigung (bei pH 7,2)
inmA/ppm |
Spannungszufuhr | Verbindung |
MST1MA2-M12 |
0.005... 2.000 * |
0.001 |
4...20 mA nicht kalibriert |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
5-polige M12- Stecker auf Flansche
Funktion der Leitungen: PIN1: n.c. PIN2: +U PIN3: PIN4: n c PIN5: n.c. |
MST1MA20-M12 |
00,05...2,00 * |
0.01 |
0.8 |
* Konzentration bis zu 2 ppm getestet und zugelassen
(Vorbehaltlich technischer Änderungen!)
