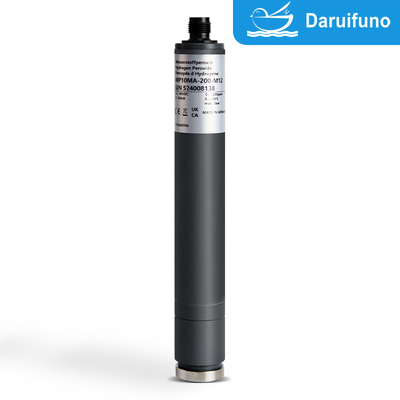

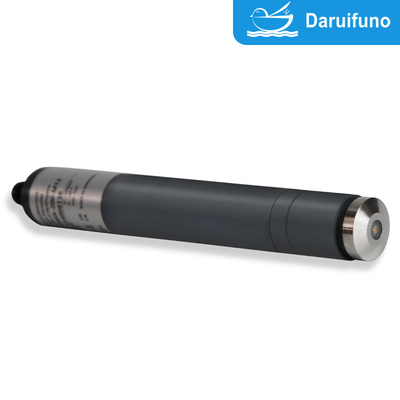

Der Zwei-Elektroden-System-Membran-Wasserstoffperoxid-Sensor WP10 weist folgende Eigenschaften und Vorteile auf, die ihn zu einem hervorragenden Leistungsträger im Bereich der Wasserbehandlung machen:
Eigenschaften
mechanisch starkes Membransystem
Der Sensor verwendet ein hochfester Membran-Systemdesign, das in rauen Umgebungen stabil arbeiten und Schäden wirksam verhindern kann.
Oberflächenwirkstoff-Toleranz
Es hat eine hohe Toleranz gegenüber Tensiden (z. B. Reinigungsmitteln oder chemischen Reagenzien) und eignet sich für verschiedene Wasserqualitätsbedingungen.
Hohe Chemikalientoleranz
Es kann dem Einfluss einer Vielzahl von Chemikalien (einschließlich starker Oxidationsmittel oder anderer ätzender Stoffe) widerstehen, um eine langfristige Stabilität zu gewährleisten.
Anwendbarer Temperaturbereich
Die Betriebstemperatur des Wassers kann bis zu 45°C erreichen, was den meisten industriellen Wasseraufbereitungsanforderungen entspricht.
Mehrere optionale Bereiche
Es sind drei Bereiche verfügbar: 0200 ppm, 02000 ppm und 0~2000 ppm, die unterschiedliche Anforderungen von der Spurendetektion bis zur Detektion hoher Konzentrationen erfüllen.
Vorteile
Genaue Messung
Mit einem Zwei-Elektroden-System hat es eine hohe Empfindlichkeit und Genauigkeit und kann schnell auf Veränderungen der Wasserstoffperoxidkonzentration reagieren.
Niedrige Wartungsanforderungen
Dauerhafte Konstruktion und stabiler Betrieb reduzieren die Wartungshäufigkeit und die Kosten.
Weit verbreitet
Anwendbar für verschiedene Wasserreinigungsprozesse, einschließlich Trinkwasser, Industrieabwasser, Abwasser und zirkulierendes Kühlwasser.
Einfach zu bedienen
Moduläres Design und benutzerfreundliche Schnittstelle für eine einfache Installation und Verwendung.
Hohe Stabilität
Nicht von Wasserflussschwankungen beeinflusst, langfristig kontinuierlich betrieben werden kann, wodurch das Risiko von Instrumententrieb und Datenfehlern verringert wird.
Zwei-Elektroden-System, für die gesamte Wasseraufbereitung verwendet, mechanisch starkes Membransystem, beständig gegen Tenside, hohe Chemikalienbeständigkeit, maximale Wassertemperatur: 45°C,Wahlbereich 0~200/2000/20000 ppm
Eine elektrische Verbindung ohne Potential ist erforderlich, da die Sensorelektronik nicht mit einer galvanischen Isolierung ausgestattet ist.
|
|
Messbereich |
Entschließung |
Ausgabe
Ausgangswiderstand
|
Nennwert Steigung |
Spannungszufuhr |
Verbindung |
| WP10H-M12 |
0.5...200 ppm |
0.1 ppm |
0...-2000 mV
1 kΩ
|
-10 mV/ppm |
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
10 mA
|
5-polige Steckerflansche M12
Funktion der Leitungen:
PIN1: Messsignal PIN2: +U
PIN3:
PIN4: Signal GND
PIN5: n.c.
|
| WP10N-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
0.05... 20%
(200000 ppm)
|
00,01 %
100 ppm
|
-100 mV/%
(-0,01 mV/ppm)
|
(Vorbehaltlich technischer Änderungen!)
2.WP10 (Analog) Leistung, digital Signal Verarbeitung)
Analog-aus / digital
Die Stromversorgung ist galvanisch im Inneren des Sensors isoliert.
Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet, dass es nicht an Potentialen hängt.
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nominelle Steigung |
Stromversorgung |
Verbindung |
| WP10H-An-M12 |
0.5... 200,0 ppm |
0.1 ppm |
Analog
0...-2 V (max.
-2,5 V)
1 kΩ
|
-10 mV/ppm |
9 bis 30 VDC
ca.
20 bis 56 mA |
5-polige Steckerflansche M12
Funktion der Leitungen:
PIN1: Messsignal PIN2: +U
PIN3: Leistung GND
PIN4: Signal GND
PIN5: n.c.
|
| WP10N-An-M12 |
.50... 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-An-M12 |
0.005... 2 Prozent
(20000 ppm) |
0.001 %
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
0.05... 20 Prozent
(200000 ppm)
|
00,01 %
100 ppm
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0.5... 200,0 ppm |
0.1 ppm |
Analog
0...+2 V (max.
+2,5 V)
1 kΩ
|
+10 mV/ppm |
| Die in Absatz 1 genannten Anforderungen gelten nicht. |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
0.005... 2 Prozent
(20000 ppm) |
0.001 %
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
0.05... 20 Prozent
(200000 ppm) |
00,01 %
100 ppm |
+100 mV/%
(+0,01 mV/ppm) |
(Vorbehaltlich technischer Änderungen!)
3.WP10 (digital) Leistung, digital Signal Verarbeitung)
Die Stromversorgung ist galvanisch im Inneren des Sensors isoliert.
Das Ausgangssignal ist auch galvanisch isoliert, das bedeutet, dass es nicht an Potentialen hängt.
|
|
Messbereich |
Entschließung |
Ausgabe
Ausgangswiderstand
|
Macht Versorgung |
Verbindung |
| WP10H-M0c |
0.5... 200,0 ppm |
0.1 ppm |
Modbus RTU
Es gibt keine Endwiderstände im Sensor.
|
9 bis 30 VDC
ca. 20-56 mA |
5-polige Steckerflansche M12
Funktion der Leitungen:
PIN1: reserviert
PIN2: +U
PIN3: Leistung GND
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5... 2000 ppm |
1 ppm |
| WP10L-M0c |
0.005... 2 Prozent
(20000 ppm)
|
0.001 %
(10 ppm)
|
| WP10-20%-M0c |
0.05... 20 Prozent
(200000 ppm)
|
00,01 %
100 ppm
|
(Vorbehaltlich technischer Änderungen!)
4.WP10 4 bis 20 mA (Analog) Leistung, Analog Inneres Signal Verarbeitung)
Eine elektrische Verbindung ohne Potential ist erforderlich, da die Sensorelektronik nicht mit einer galvanischen Isolierung ausgestattet ist.
4.1Elektrotechnik Verbindung: 2 Stange Endgerät Klammer
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nennwert Steigung |
Spannungszufuhr |
Verbindung |
| WP10MA-200 |
0.5... 200,0 ppm |
0.1 ppm |
4...20 mA
nicht kalibriert |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Zwei-Polar-Terminal
2 x 1 mm2)
Empfohlen: Rundkabel
Æ 4 mm
2 x 0,34 mm2
|
| WP10MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2% |
0.005... 2 Prozent
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5% |
00,05... 5 Prozent
(50000 ppm)
|
00,01 %
100 ppm
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10% |
00,05... 10 Prozent
(100000 ppm) |
00,01 %
100 ppm |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20% |
0.05... 20 Prozent
(200000 ppm) |
00,01 %
100 ppm |
00,8 mA/%
(0,00008 mA/ppm) |
(Vorbehaltlich technischer Änderungen!)
4.2Elektrotechnik Verbindung: 5 Stange M12 Steckverbinder Flanke
|
|
Messbereich |
Entschließung |
Ausgang Ausgangswiderstand |
Nennwert Steigung |
Spannungszufuhr |
Verbindung |
| WP10MA-200-M12 |
0.5... 200,0 ppm |
0.1 ppm |
4...20 mA
nicht kalibriert |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
5-polige Steckerflansche M12
Funktion der Leitungen: PIN1: n.a.
PIN2: +U
PIN3:
PIN4: n c
PIN5: n.c.
|
| WP10MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2%-M12 |
0.005... 2 Prozent
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5%-M12 |
00,05... 5 Prozent
(50000 ppm)
|
00,01 %
100 ppm
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10%-M12 |
00,05... 10 Prozent
(100000 ppm) |
00,01 %
100 ppm |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20%-M12 |
0.05... 20 Prozent
(200000 ppm) |
00,01 %
100 ppm |
00,8 mA/%
(0,00008 mA/ppm) |
(Vorbehaltlich technischer Änderungen!)
Ersatzteile
| Typ |
Membran Kappe |
Elektrolyten |
- Das ist Emery. |
Ich...Ringe |
| Alle WP10H |
M10.1H mit G-Halter Art. 11045.1
|
EWP7/W, 100 ml
Artikel 11201
|
S2
Art. Nr. 11906
|
20 x 1,5 Silikon
Art. Nr. 11803
|
| Alle WP10N |
| Alle WP10L |
M10.1D mit G-Halter Art. Nr. 11041.1
|
| Alle WP10-20% |
| Alle WP10MA-200 |
M10.1H mit G-Halter Art. 11045.1
|
| Alle WP10MA-2000 |
| Alle WP10MA-2% |
M10.1D mit G-Halter Art. Nr. 11041.1
|
| Alle WP10MA-5% |
| Alle WP10MA-10% |
| Alle WP10MA - 20% |
(Vorbehaltlich technischer Änderungen!)
