Die zwei-Elektroden-System-Amperometrische Ozon-Sensor wird für alle Wasserbehandlung verwendet

Überwachung der Wasseraufbereitungswirkung: Ozon ist ein starkes Oxidationsmittel, das häufig in Wasseraufbereitungsprozessen eingesetzt wird, insbesondere in Trinkwasser, Brauchwasser, Abwasseraufbereitung usw. Ozon kann pathogene Mikroorganismen im Wasser, wie Bakterien, Viren und Algen, wirksam abtöten und oxidieren organische Schadstoffe, Geruchsstoffe und Farbstoffe im Wasser. Daher trägt die Überwachung der Ozonkonzentration im Wasser dazu bei, die Wirkung der Wasseraufbereitung sicherzustellen.

Sicherheits- und Gesundheitsaspekte: Obwohl Ozon die Wasserqualität erheblich verbessert, können hohe Ozonkonzentrationen selbst schädlich für die menschliche Gesundheit und die Umwelt sein. Eine zu hohe Ozonkonzentration im Wasser kann für den menschlichen Körper giftig sein, insbesondere wenn Ozon im Trinkwasser verbleibt. Daher kann durch die Überwachung der Ozonkonzentration sichergestellt werden, dass sie innerhalb eines sicheren Bereichs liegt, und übermäßige Rückstände verhindert werden.

Überwachung der Ozonverbrauchsrate: Während der Wasseraufbereitung wird der Ozonverbrauch durch die Wasserqualität beeinflusst, beispielsweise durch organische Stoffe, Ammoniakstickstoff oder andere Chemikalien im Wasser. Durch die Überwachung der Ozonkonzentration im Wasser kann der Ozonverbrauch bewertet und die Dosierung angepasst werden, um eine effektive Ozonnutzung sicherzustellen und Abfall zu vermeiden.

Umweltvorschriften: Ozon ist ein wichtiges Desinfektionsmittel im Wasseraufbereitungsprozess, insbesondere in Bereichen mit strengen Umweltschutzanforderungen. Durch die Überwachung der Ozonkonzentration im Wasser kann die Einhaltung von Vorschriften und Umweltschutzstandards sichergestellt werden. Beispielsweise verlangen die US-Umweltbehörde EPA und andere Regulierungsbehörden manchmal die Überwachung von Ozonrückständen, um deren desinfizierende Wirkung auf die Wasserqualität sicherzustellen und negative Auswirkungen auf die Umwelt zu vermeiden.

Optimierung der Wasseraufbereitungstechnologie: Durch regelmäßige Tests der Ozonkonzentration im Wasser kann der Betrieb des Wasseraufbereitungssystems optimiert und die Ozonzugabe und Kontaktzeit verbessert werden, wodurch die Desinfektionseffizienz verbessert und die Betriebskosten gesenkt werden. Überwachungsdaten können dabei helfen, potenzielle Probleme zu erkennen oder die Systemkonfiguration zu optimieren.

Der amperometrische Ozonsensor 10.1 mit Zwei-Elektroden-System wird für die gesamte Wasseraufbereitung, einschließlich Meerwasser, verwendet. Wie Leitungswasser und entionisiertes Wasser weist das RO-Umkehrosmose-Membransystem eine mechanische Beständigkeit auf, und das Membransystem weist eine starke Beständigkeit gegenüber Tensiden auf.

Zu den Funktionsmerkmalen des Ampere-Film-Ozonsensors gehören hohe Empfindlichkeit und schnelle Reaktion, wodurch die Ozonkonzentration im Wasser genau gemessen werden kann. Seine Vorteile sind eine starke Entstörungsfähigkeit, die Eignung für verschiedene Wasserqualitätsumgebungen und eine lange Lebensdauer. Es eignet sich für die Trinkwasser- und Industriewasseraufbereitung, um die Sicherheit der Wasserqualität zu gewährleisten.

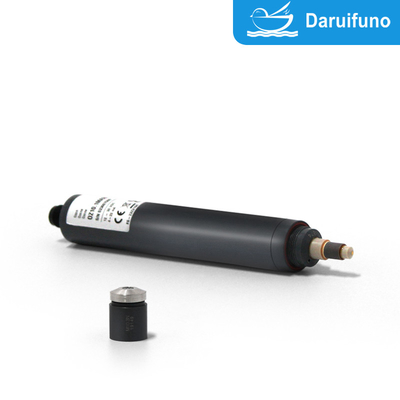

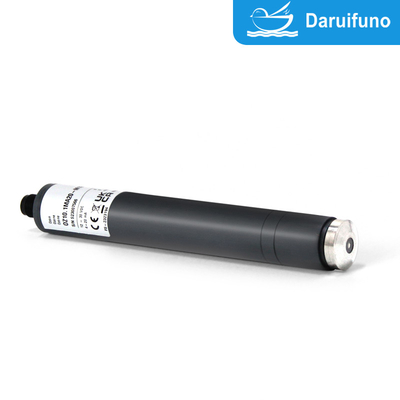

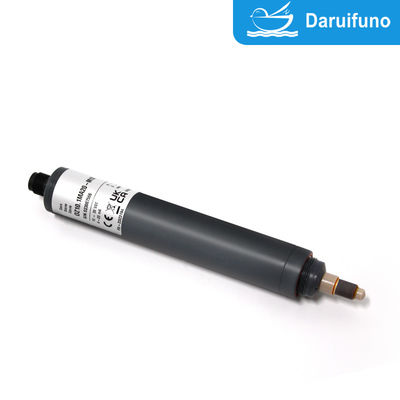

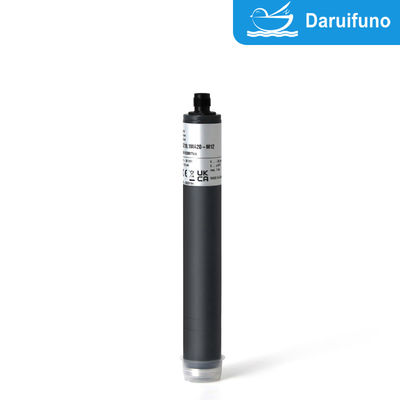

	OZ10.1
Lagerung	Sensor: trocken und ohne Elektrolyt, keine Begrenzung bei +5 … +40 °C
	Elektrolyt: in Originalflasche vor Sonnenlicht geschützt bei +5 … +35 °C min. 1 Jahr oder bis zum angegebenen Verfallsdatum
	Membrankappe: in Originalverpackung, keine Begrenzung bei +5 … +40 °C (gebrauchte Membrankappen können nicht gelagert werden)
Wartung	Regelmäßige Kontrolle des Messsignals, min. einmal pro Woche Folgende Spezifikationen hängen von der Wasserqualität ab: Wechsel der Membrankappe: einmal im Jahr (abhängig von der Wasserqualität) Wechsel des Elektrolyten: alle 3 - 6 Monate

Option 1: Sicherungsring

- Bei Betrieb mit Drücken >0,5 bar in der Durchflusszelle - Abmessungen Haltering 29 x 23,4 x 2,5 mm, geschlitzt, PETP - Verschiedene Positionen für Nut wählbar (auf Anfrage)

Technische Daten

1. OZ10.1 (Analogausgang, analoge interne Signalverarbeitung)
Da die Sensorelektronik nicht über eine galvanische Trennung verfügt, ist ein potenzialfreier elektrischer Anschluss erforderlich.

	Messung Reichweite In ppm	Auflösung In ppm	Ausgabe Ausgabe Widerstand	Nominell Neigung In mV/ppm	Stromspannung liefern	Verbindung
OZ10.1H-M12	0,005…2,000	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VDC 10mA	5-poliger M12-Steckflansch   Funktion der Drähte: PIN1: Messsignal PIN2: +U PIN3: -U PIN4: Signal-GND PIN5: nc
OZ10.1N-M12	0,05…20,00	0,01		- 100
OZ10.1HUp-M12	0,005…2,000	0,001	0…+2000 mV 1 kΩ	+1000	10 - 30 VDC 10mA	5-poliger M12-Steckflansch Funktion der Drähte:   PIN1: Messsignal PIN2: +U PIN3: Strom-GND PIN4: Signal-GND PIN5: nc
OZ10.1Up-M12	0,05…20,00	0,01		+100

(Technische Änderungen vorbehalten!)

2. OZ10.1 (analoger Ausgang, digitale interne Signalverarbeitung)
Analog-Ausgang / Digital
- Die Spannungsversorgung ist innerhalb des Sensors galvanisch getrennt.
- Auch das Ausgangssignal ist galvanisch getrennt, also potenzialfrei.

	Messung Reichweite In ppm	Auflösung In ppm	Ausgabe Ausgabe Widerstand	Nominell Neigung In mV/ppm	Stromversorgung	Verbindung
OZ10.1H-An-M12	0,005…2,000	0,001	analog 0…-2 V (max. -2,5 V) 1 kΩ	- 1000	9-30 VDC ca. 20-56mA	5-poliger M12-Stecker Flansch   Funktion der Drähte: PIN1: Messsignal PIN2: +U PIN3: Strom-GND PIN4: Signal-GND PIN5: nc
OZ10.1N-An-M12	0,05…20,00	0,01		- 100
OZ10.1H-Ap-M12	0,005…2,000	0,001	analog 0…+2 V (max. +2,5 V) 1 kΩ	+1000
OZ10.1N-Ap-M12	0,05…20,00	0,01		+100

(Technische Änderungen vorbehalten!)



3. OZ10.1 (Digitalausgang, digitale Signalverarbeitung)
-Die Stromversorgung ist im Sensor galvanisch getrennt.
-Das Ausgangssignal ist ebenfalls galvanisch getrennt, also potenzialfrei.

	Messung Reichweite In ppm	Auflösung In ppm	Ausgabe Ausgangswiderstand	Stromversorgung	Verbindung
OZ10.1H-M0c	0,005…2,000	0,001	Modbus RTU   Im Sensor sind keine Abschlusswiderstände vorhanden.	9-30 VDC   ca. 20-56mA	5-poliger M12-Steckflansch Funktion der Drähte: PIN1: reserviert PIN2: +U PIN3: Strom-GND PIN4: RS485B PIN5: RS485A
OZ10.1N-M0c	0,05…20,00	0,01

(Technische Änderungen vorbehalten!)



4. OZ10.1 4-20 mA (Analogausgang, analoge interne Signalverarbeitung)
Da die Sensorelektronik nicht über eine galvanische Trennung verfügt, ist ein potenzialfreier elektrischer Anschluss erforderlich.
4.1 Elektrischer Anschluss: 2-polige Klemmklemme

	Messung Reichweite In ppm	Auflösung N In ppm	Ausgabe Ausgabe Widerstand	Nominell Neigung In mA/ppm	Stromspannung liefern	Verbindung
OZ10.1MA0.5	0,005…0,500	0,001	4…20 mA unkalibriert	32,0	12…30 VDC RL 50Ω…RL 900Ω	2-polige Klemme (2 x 1 mm²)   Empfohlen: Rundkabel 4 mm 2 x 0,34 mm²
OZ10.1MA2	0,005…2,000	0,001		8,0
OZ10.1MA5	0,05…5,00	0,01		3.2
OZ10.1MA10	0,05…10,00	0,01		1.6
OZ10.1MA20	0,05…20,00	0,01		0,8

(Technische Änderungen vorbehalten!)

4.2 Elektrischer Anschluss: 5-poliger M12-Steckflansch

	Messung Reichweite In ppm	Auflösung In ppm	Ausgabe Ausgabe Widerstand	Nominell Neigung In mA/ppm	Stromspannung liefern	Verbindung
OZ10.1MA0.5-M12	0,005…0,500	0,001	4…20 mA unkalibriert	32,0	12…30 VDC RL 50Ω…RL 900Ω	5-polig M12 Aufsteckflansch   Funktion der Drähte: PIN1: nc PIN2: +U PIN3: -U PIN4: n c. PIN5: nc
OZ10.1MA2-M12	0,005…2,000	0,001		8,0
OZ10.1MA5-M12	0,05…5,00	0,01		3.2
OZ10.1MA10-M12	0,05…10,00	0,01		1.6
OZ10.1MA20-M12	0,05…20,00	0,01		0,8

(Technische Änderungen vorbehalten!)



Ersatzteil Teile

Typ	Membrankappe	Elektrolyt	Schmirgel	O-Ring
Für alle OZ10.1	M10.3N Kunst. NEIN. 11057	EOZ7/W, 100 ml Kunst. NEIN. 11102	S2 Kunst. NEIN. 11906	20 x 1,5 Silikon Kunst. NEIN. 11803

(Technische Änderungen vorbehalten!)
